เครื่องเจาะรูตู้ไฟไฮดรอลิก OMASTAR เจาะตู้คอนโทรลและตู้ MDB
เครื่องเจาะรูตู้ไฟไฮดรอลิก หรือน็อคเอาท์ไฮดรอลิก (Hydraulic Knockout Punch) แบรนด์ OMASTAR จาก CCPM Thailand ใช้เจาะรูกลมบนตู้ไฟ ตู้คอนโทรล และตู้ MDB ที่เป็นแผ่นเหล็กหนาถึง 4 มม. และสแตนเลสหนาถึง 2 มม. ขนาดรู 22 ถึง 114 มม. รูเรียบไม่มีครีบ ไม่ต้องใช้สว่านหรือโฮลซอว์ มี 3 แบบ: แบบปั๊มไฮดรอลิกในตัว (HHK-8A, HHDK-8) หัวเจาะแยกปั๊ม 700 bar (HHK-8D, HHK-15) และแบบกลไกมือหมุน (HHJK-60) รับประกัน 1 ปี ราคาตามใบเสนอราคา
สรุปรุ่นเครื่องเจาะรูตู้ไฟตามขนาดรู
| ขนาดรู | รุ่น | แบบ | ความหนาสูงสุด สแตนเลส / เหล็ก (มม.) |
|---|---|---|---|
| 1/2-2 นิ้ว | HHJK-60 | กลไกมือหมุน | 1.0 / 2.0 |
| 26 และ 35 มม. | HHDK-8 | ปั๊มในตัว ขนาดพกพา | 1.0 / 2.0 |
| 22-60 มม. | HHK-8A | ปั๊มในตัว | 1.6 / 3.2 |
| 22-60 มม. | HHK-8D | หัวแยกปั๊ม | 1.6 / 3.2 |
| 63-114 มม. | HHK-15 | หัวแยกปั๊ม งานหนัก | 2.0 / 4.0 |
ใครใช้เครื่องเจาะรูตู้ไฟไฮดรอลิก
- โรงงานประกอบตู้คอนโทรลและตู้สวิตช์บอร์ดที่เจาะรูจำนวนมาก
- ผู้รับเหมาไฟฟ้าที่ต้องเจาะรูเดินท่อร้อยสายหรือแก้ไขตู้ที่หน้างาน
- ทีมซ่อมบำรุงโรงงานที่ติดตั้งหรือเพิ่มอุปกรณ์ในตู้สแตนเลสและตู้เหล็ก
เลือกเครื่องเจาะรูตู้ไฟไฮดรอลิกอย่างไร
- ระบุชนิดและความหนาของแผ่น (สแตนเลสหรือเหล็ก) แล้วเทียบกับตาราง
- ระบุขนาดรูที่ต้องการ แล้วตรวจว่ามีดายส์ขนาดนั้นในรุ่นที่เลือก
- งานหน้างานและรู 22-60 มม. เลือกแบบปั๊มในตัว (HHK-8A)
- ตู้ใหญ่และรู 63-114 มม. เลือกหัวแยกปั๊ม HHK-15 ที่ต่อกับปั๊มไฮดรอลิก
- งานเบาและต้องการเครื่องที่ไม่ใช้ไฮดรอลิก เลือก HHJK-60 แบบกลไกมือหมุน
เครื่องเจาะรูตู้ไฟแบบปั๊มไฮดรอลิกในตัว (Integrated Pump Puncher)
ปั๊มและหัวเจาะเป็นชุดเดียวกัน ไม่ต้องจัดการสายไฮดรอลิก แรงดันใช้งาน 700 bar
| รุ่น | แรง / ระยะชัก | เจาะสแตนเลสหนา (มม.) | เจาะเหล็กหนา (มม.) | ดายส์เจาะ (มม.) | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|

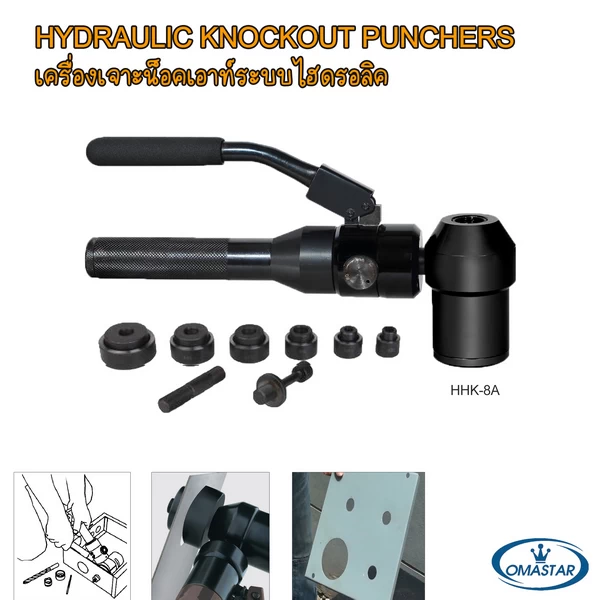

| HHK-8A | 11 ตัน / 20 มม. | 1.6 | 3.2 | 22, 27, 34, 43, 49, 60 | 8.6 | ขอใบเสนอราคา |

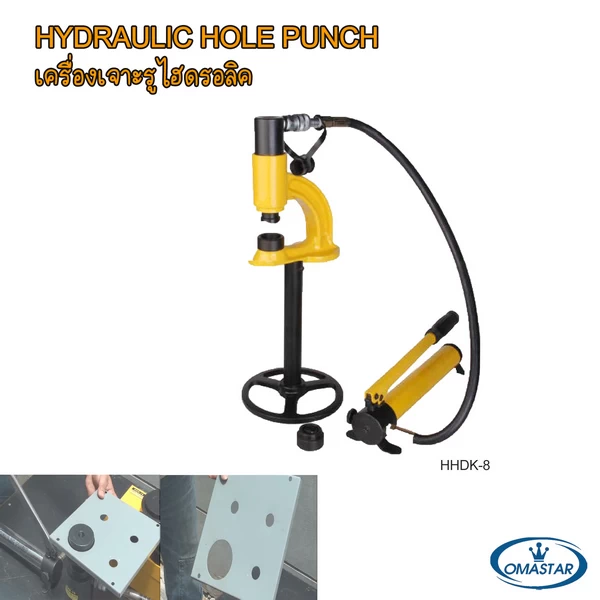

| HHDK-8 | 6.5 ตัน / 20 มม. | 1.0 | 2.0 | 26, 35 | 15.7 | ขอใบเสนอราคา |
หัวเจาะรูแยกปั๊ม (Separable Punching Heads)
ต้องต่อกับปั๊มไฮดรอลิกแยกที่ให้แรงดัน 700 bar ผ่านสายไฮดรอลิก เลือกปั๊มได้ที่หน้าปั๊มไฮดรอลิก
| รุ่น | แรง / ระยะชัก | เจาะสแตนเลสหนา (มม.) | เจาะเหล็กหนา (มม.) | ดายส์เจาะ (มม.) | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|

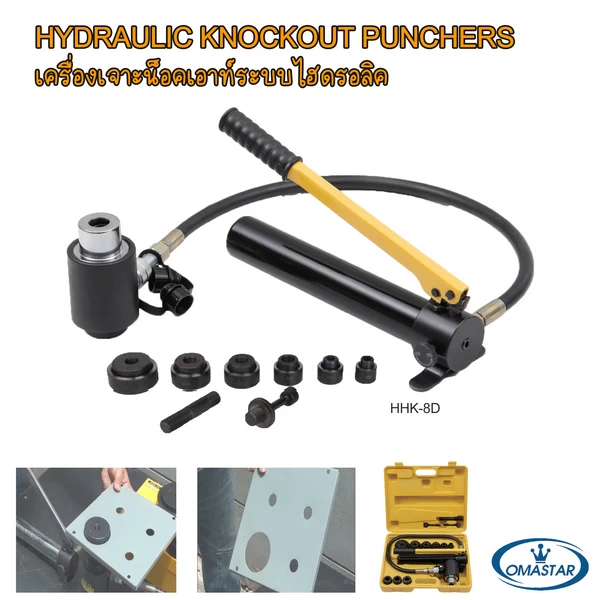

| HHK-8D | 11 ตัน / 22 มม. | 1.6 | 3.2 | 22, 27, 34, 43, 49, 60 | 11.5 | ขอใบเสนอราคา |

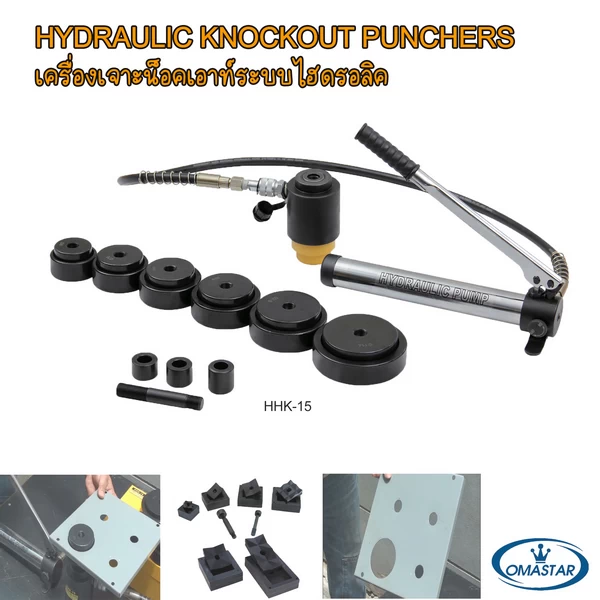

| HHK-15 | 13 ตัน / 25 มม. | 2.0 | 4.0 | 63, 76, 80, 89, 100, 114 | 26.2 | ขอใบเสนอราคา |

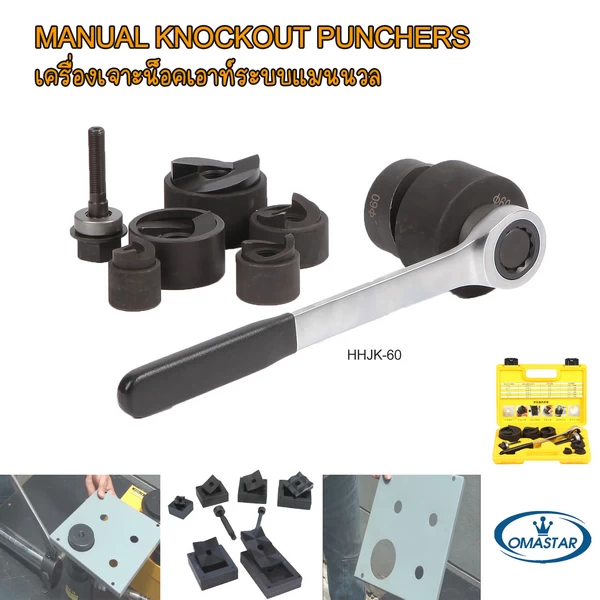

เครื่องเจาะรูตู้ไฟแบบกลไกมือหมุน (Mechanical Knockout Punch)
ขับด้วยประแจ ไม่ใช้ไฮดรอลิก เหมาะกับงานเบาและพื้นที่ที่ไม่ต้องการน้ำมันไฮดรอลิก
| รุ่น | แรง / ระยะชัก | เจาะสแตนเลสหนา (มม.) | เจาะเหล็กหนา (มม.) | ดายส์เจาะ (มม.) | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|
| HHJK-60 | กลไกมือหมุน | 1.0 | 2.0 | 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 นิ้ว | 3.8 | ขอใบเสนอราคา |
อุปกรณ์เสริมและดายส์พิเศษ
- Draw Stud (แกนเจาะ) ขนาดเล็ก R2 และขนาดใหญ่ R3 จำหน่ายแยก
- ชุดดายส์ A (16-51 มม.) และชุดดายส์ B (22-60 มม.) จำหน่ายแยก และมีชุดดายส์พิเศษสำหรับ HHK-15
- รับสั่งทำดายส์รูปทรงพิเศษ เช่น รูสี่เหลี่ยม · ขอใบเสนอราคาอุปกรณ์เสริม
ข้อควรระวัง
- สวมแว่นตานิรภัย และระวังมือใกล้ดายส์ขณะเจาะ
- เจาะไม่เกินความหนาและชนิดวัสดุที่ระบุของรุ่น
- ใช้ Draw Stud และดายส์ที่ตรงกับขนาดรูและรุ่นเครื่อง
- หัวเจาะแยกปั๊มต้องใช้ปั๊ม สายและข้อต่อไฮดรอลิกที่ทนแรงดัน 700 bar
- จับยึดแผ่นงานให้มั่นคงก่อนเจาะ
การรับประกันและบริการ
เครื่องเจาะรูตู้ไฟไฮดรอลิก OMASTAR รับประกันสินค้า 1 ปี หลังพ้นประกันมีบริการซ่อมเครื่องมือไฮดรอลิกทุกยี่ห้อ ค่าตรวจเช็ค 500 บาท รับประกันงานซ่อม 90 วัน
สินค้าที่เกี่ยวข้อง
ขอใบเสนอราคาเครื่องเจาะรูตู้ไฟไฮดรอลิก
ราคาเครื่องเจาะรูตู้ไฟและอุปกรณ์เสริมเป็นไปตามใบเสนอราคา แจ้งชนิดและความหนาของแผ่น ขนาดและรูปทรงรู และรุ่นที่สนใจ เพื่อขอใบเสนอราคา
บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด
โทร 02-408-9188 · LINE @YCS9410E · ccpmsales@gmail.com
คำถามที่พบบ่อยเกี่ยวกับเครื่องเจาะรูตู้ไฟไฮดรอลิก
เครื่องเจาะรูตู้ไฟไฮดรอลิกเจาะแผ่นหนาเท่าไร
HHK-8A และ HHK-8D เจาะสแตนเลสหนา 1.6 มม. และเหล็กหนา 3.2 มม. HHK-15 เจาะสแตนเลสหนา 2.0 มม. และเหล็กหนา 4.0 มม. ส่วน HHDK-8 และ HHJK-60 เจาะสแตนเลสหนา 1.0 มม. และเหล็กหนา 2.0 มม.
เครื่องเจาะรูตู้ไฟเจาะรูได้ใหญ่สุดเท่าไร
HHK-15 เจาะรูได้ 63, 76, 80, 89, 100 และ 114 มม. ส่วน HHK-8A และ HHK-8D เจาะรู 22-60 มม.
เครื่องเจาะรูตู้ไฟไฮดรอลิกต่างจากโฮลซอว์อย่างไร
เครื่องเจาะรูไฮดรอลิกใช้แรงกดไฮดรอลิกดันดายส์ตัดแผ่นโลหะให้เป็นรูในครั้งเดียว ไม่ต้องกัดเนื้อโลหะด้วยฟันตัดแบบโฮลซอว์ รูจึงเรียบ ไม่มีครีบ และใช้ดายส์ที่ตรงกับขนาดรูที่ต้องการ
เลือกแบบปั๊มในตัวหรือหัวแยกปั๊ม
แบบปั๊มในตัว (HHK-8A, HHDK-8) ไม่ต้องจัดการสายไฮดรอลิก เหมาะกับงานหน้างานและรู 22-60 มม. ส่วนหัวแยกปั๊ม (HHK-8D, HHK-15) ต้องต่อกับปั๊มไฮดรอลิก 700 bar เหมาะกับตู้ขนาดใหญ่และรูถึง 114 มม.
Draw Stud และดายส์สั่งทำพิเศษมีหรือไม่
มี Draw Stud ขนาดเล็ก (R2) และขนาดใหญ่ (R3) ชุดดายส์ A (16-51 มม.) และ B (22-60 มม.) จำหน่ายแยก มีชุดดายส์พิเศษสำหรับ HHK-15 และรับสั่งทำดายส์รูปทรงพิเศษ เช่น รูสี่เหลี่ยม
เครื่องเจาะรูตู้ไฟรับประกันกี่ปี
รับประกันสินค้า 1 ปี มีบริการซ่อมหลังการขาย ค่าตรวจเช็ค 500 บาท รับประกันงานซ่อม 90 วัน
ต้องแจ้งอะไรบ้างเมื่อขอใบเสนอราคา
แจ้งชนิดและความหนาของแผ่นที่เจาะ ขนาดและรูปทรงรู และงานที่ใช้ (หน้างานหรือในโรงงาน) แล้วติดต่อ CCPM Thailand ทาง LINE @YCS9410E หรือโทร 02-408-9188
