เครื่องมือขันน็อตไฮดรอลิก (Hydraulic Bolting Tools) ประแจไฮดรอลิก เครื่องดึงโบลท์ เครื่องถ่างหน้าแปลน
เครื่องมือขันน็อตไฮดรอลิกจาก CCPM Thailand รวมเครื่องมือยี่ห้อ TIGER สำหรับงานสลักเกลียวและหน้าแปลนในงานซ่อมบำรุงอุตสาหกรรม แบ่งเป็น 3 กลุ่ม คือ ประแจไฮดรอลิกสำหรับขันตามแรงบิด เครื่องดึงโบลท์และน็อตไฮดรอลิกสำหรับขันด้วยแรงดึง และเครื่องมือซ่อมบำรุงหน้าแปลน เลือกกลุ่มที่ตรงกับงานแล้วดูสเปกรายรุ่นในหน้าสินค้า
เลือกเครื่องมือขันน็อตไฮดรอลิกอย่างไร
- ขันหรือคลายน็อตตามค่าแรงบิดที่กำหนด เลือกประแจไฮดรอลิก
- ต้องการดึงยืดสลักตามแนวแกนโดยไม่มีแรงบิดบนโบลท์ หรือสวมอัดแบริ่ง เลือกเครื่องดึงโบลท์หรือน็อตไฮดรอลิก
- น็อตติดหรือถอดไม่ออก เลือกเครื่องผ่าหัวน็อต
- หน้าแปลนติดกัน ต้องแยกเพื่อเปลี่ยนปะเก็น เลือกเครื่องถ่างหน้าแปลน
- รูสลักหน้าแปลนไม่ตรงกัน เลือกเครื่องมือจัดแนวหน้าแปลน
- ตรวจขนาดน็อตและปั๊มที่ต้องใช้ แล้วดูสเปกรายรุ่นในหน้าสินค้า

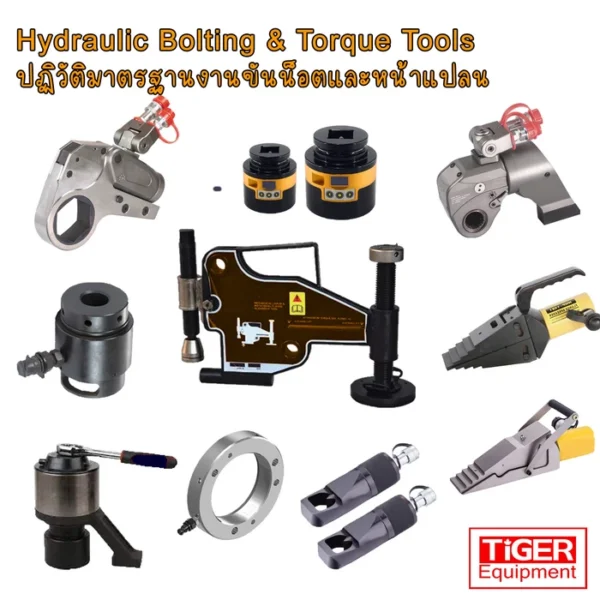

3 กลุ่มเครื่องมือขันน็อตไฮดรอลิก

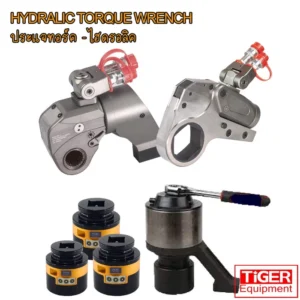

1. ประแจไฮดรอลิก (Hydraulic Torque Wrench)
ขันและคลายน็อตด้วยแรงบิดจากแรงดันไฮดรอลิก มีแบบ Square Drive แบบ Low Profile สำหรับพื้นที่แคบ และประแจทดแรง ดูรุ่นและสเปกที่ ประแจไฮดรอลิก และปั๊มสำหรับประแจที่ ปั๊มประแจไฮดรอลิก

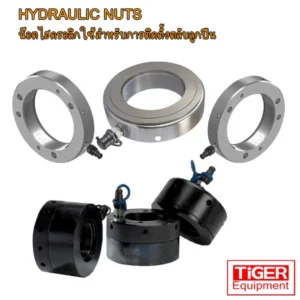

2. เครื่องดึงโบลท์และน็อตไฮดรอลิก (Bolt Tensioner และ Hydraulic Nut)
ดึงยืดโบลท์ตามแนวแกนด้วยแรงดันไฮดรอลิก จึงไม่มีแรงบิดบนตัวโบลท์ ดึงหลายตัวพร้อมกันได้ ซีรีส์ BHT-ST และ HHLS-TT (เครื่องดึงโบลท์), BHNM (น็อตไฮดรอลิกสำหรับงานจับยึด) และ BBHN (น็อตไฮดรอลิกสำหรับสวมอัดแบริ่ง) ดูตารางรุ่นที่ เครื่องดึงโบลท์ไฮดรอลิกและน็อตไฮดรอลิก
3. เครื่องมือซ่อมบำรุงหน้าแปลน (Flange Maintenance Tools)
เครื่องถ่างหน้าแปลนแยกหน้าแปลนเพื่อเปลี่ยนปะเก็นและซ่อมผิวหน้าแปลน เครื่องผ่าหัวน็อตสำหรับน็อตที่ถอดไม่ออก และเครื่องมือจัดแนวหน้าแปลนสำหรับรูสลักที่ไม่ตรงกัน ดูสเปกที่ เครื่องถ่างหน้าแปลนและเครื่องผ่าหัวน็อต
เปรียบเทียบกลุ่มเครื่องมือ
| กลุ่ม | ใช้กับงาน | ข้อมูลสเปกที่มีในหน้าสินค้า | ดูรายละเอียด |
|---|---|---|---|
| ประแจไฮดรอลิก | ขัน/คลายน็อตตามแรงบิด | รุ่น Square Drive, Low Profile, ประแจทดแรง | ประแจไฮดรอลิก |
| เครื่องดึงโบลท์ BHT-ST / HHLS-TT | ดึงยืดโบลท์ M24-M100 | แรงดึง 282-3,216 kN (BHT-ST) และ 728-1,148 kN (HHLS-TT) ปั๊ม 1,500 bar | เครื่องดึงโบลท์ |
| น็อตไฮดรอลิก BHNM / BBHN | จับยึดและสวมอัดแบริ่ง | BHNM แรงดัน 700-800 bar ส่วน BBHN แรง 226-3,864 kN ปั๊ม 1,500 bar | น็อตไฮดรอลิก |
| เครื่องผ่าหัวน็อต HHQ | น็อต M13-M70 | แรง 5-90 ตัน น็อตเกรดสูงสุด 8.8 | เครื่องผ่าหัวน็อต |
| เครื่องถ่างหน้าแปลน HHP / EHS | แยกหน้าแปลน | HHP แรง 8-14 ตัน ถ่างสูงสุด 77-81 มม. | เครื่องถ่างหน้าแปลน |
ปั๊มและอุปกรณ์เสริม
เครื่องมือไฮดรอลิกกลุ่มนี้ทำงานร่วมกับปั๊มแรงดันสูง เลือกปั๊มให้ตรงกับแรงดันของรุ่น ดูได้ที่ ปั๊มไฮดรอลิกแรงดันสูงพิเศษ และ ปั๊มไฮดรอลิก
การรับประกันและบริการ
รับประกันสินค้า 1 ปี
ขอใบเสนอราคาเครื่องมือขันน็อตไฮดรอลิก
บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด โทร 02-408-9188 LINE @YCS9410E อีเมล ccpmsales@gmail.com แจ้งชนิดงาน ขนาดน็อต และแรงที่ต้องการเพื่อขอใบเสนอราคา
คำถามที่พบบ่อย
เครื่องมือขันน็อตไฮดรอลิกเหมาะกับงานแบบไหน
เหมาะกับงานซ่อมบำรุงที่ต้องขันหรือคลายสลักเกลียวขนาดใหญ่ เช่น หน้าแปลนท่อ โครงสร้างเหล็ก และเครื่องจักรหนัก ซึ่งใช้มือหรือประแจธรรมดาไม่ไหว หรือต้องการแรงขันสม่ำเสมอ
ประแจไฮดรอลิกกับเครื่องดึงโบลท์ต่างกันอย่างไร
ประแจไฮดรอลิกขันที่น็อตด้วยแรงบิด ส่วนเครื่องดึงโบลท์ดึงยืดสลักตามแนวแกนด้วยแรงดันไฮดรอลิกแล้วจึงขันน็อตให้แนบ จึงไม่มีแรงบิดบนตัวโบลท์ เหมาะกับหน้าแปลนขนาดใหญ่ที่ต้องการดึงหลายตัวพร้อมกัน
น็อตที่ติดหรือหน้าแปลนที่ติดกัน ใช้เครื่องมืออะไร
ใช้เครื่องผ่าหัวน็อต (Nut Splitter) กับน็อตที่ถอดไม่ออก และเครื่องถ่างหน้าแปลน (Flange Spreader) แยกหน้าแปลนเพื่อเปลี่ยนปะเก็นหรือซ่อมผิวหน้าแปลน ดูรุ่นและสเปกในหน้าสินค้า
เครื่องมือเหล่านี้ใช้ปั๊มแบบไหน
เครื่องมือไฮดรอลิกกลุ่มนี้ต้องใช้ปั๊มแรงดันสูงที่ตรงกับแรงดันของรุ่น เช่น เครื่องดึงโบลท์และน็อตไฮดรอลิกบางรุ่นใช้ปั๊ม 1,500 bar ส่วนเครื่องถ่างหน้าแปลนและเครื่องผ่าหัวน็อตใช้ปั๊มมือโยก 700 bar ดูรายละเอียดในหน้าสินค้าแต่ละกลุ่ม
ต้องแจ้งอะไรบ้างเมื่อขอใบเสนอราคา
แจ้งชนิดงาน (ขันตามแรงบิด ดึงโบลท์ ผ่าน็อต หรือถ่างหน้าแปลน) ขนาดน็อตหรือสลักเกลียว แรงที่ต้องการ และปั๊มที่มีอยู่ แล้วติดต่อ CCPM Thailand ทาง LINE @YCS9410E หรือโทร 02-408-9188
