แม่แรงไฮดรอลิกและกระบอกไฮดรอลิก TIGER 700 Bar พิกัด 5-520 ตัน ครบ 5 กลุ่ม
แม่แรงไฮดรอลิก (Hydraulic Jack) และกระบอกไฮดรอลิก (Hydraulic Cylinder) คืออุปกรณ์ที่ใช้แรงดันน้ำมันยก ดัน หรือดึงชิ้นงานหนัก CCPM Thailand จัดแม่แรงและกระบอกไฮดรอลิก TIGER แรงดันใช้งาน 700 bar (10,000 psi) เป็น 5 กลุ่ม: ตัวเตี้ยและแบนพิเศษ, มาตรฐานและระยะชักสูง, 2 ทาง (ดัน-ดึง), แกนกลวง (รูทะลุ) และแท่นอัด ตารางด้านล่างสรุปทุกซีรีส์ แล้วเข้าไปดูสเปคเต็มของแต่ละรุ่นในหน้าของแต่ละกลุ่ม พิกัดสูงสุดตามหมายเหตุของซีรีส์งานหนักคือ 1,000 ตัน
ประเภทกระบอกไฮดรอลิก: สรุปทุกซีรีส์และพิกัด
ตารางสรุปจากตารางสเปคในหน้ารุ่นของแต่ละซีรีส์ ชนิดของแต่ละซีรีส์ตามข้อมูลสินค้า
| ซีรีส์ | ชนิด | พิกัด (ตัน) | ระยะชัก (mm) | ความสูงปิด (mm) | รายละเอียด |
|---|---|---|---|---|---|
| ESL-D | ตัวเตี้ย หลายตอน | 10-100 | ระบุหลายค่าตามตอน | 49-93 | ดูสเปค |
| ESL | ตัวเตี้ย | 5-200 | 7-20 | 40-110 | ดูสเปค |
| ESL-Short | ตัวเตี้ย ระยะชักยาวกว่า | 10-100 | 38-62 | 88-141 | ดูสเปค |
| ESUL | แบนพิเศษ (Ultra Low) | 56-207 | 13-18 | 30-35 | ดูสเปค |
| ELL | แพนเค้ก ล็อคนัท | 60-520 | 45-50 | 125-192 | ดูสเปค |
| ES | กระบอกทั่วไป มีเกลียวปลายกระบอก | 5-100 | 16-362 | 42-492 | ดูสเปค |
| EX / ESX | ทางเดียว ไม่มีเกลียวปลายกระบอก | 10-200 | 50-300 | 122-466 | ดูสเปค |
| ESA | อลูมิเนียม | 20-100 | 50-150 | 162-308 | ดูสเปค |
| EL | ล็อคนัท | 10-150 | 50-300 | 144-459 | ดูสเปค |
| ESH | ทางเดียว Spring Return รูทะลุแกนกลาง | 13-95 | 8-155 | 55-330 | ดูสเปค |
| ETH | กระบอกคู่ รูทะลุแกนกลาง | 17.5-100 | 50.8-123.8 | 174.5-284.2 | ดูสเปค |
| ED | ดัน-ดึง มีเกลียวปลายกระบอก | 10-300 | 57-511 | 196-733 | ดูสเปค |
| EDX | ดัน-ดึง ไม่มีเกลียวปลายกระบอก | 50-200 | 50-300 | 162-462 | ดูสเปค |
| EDH | ดัน-ดึง รูทะลุแกนกลาง | 30-150 | 38-258 | 165-460 | ดูสเปค |
| BFP (แท่นอัด TIGER) | แท่นอัดไฮดรอลิก Shop Press | 10-100 | 135-235 | – | ดูสเปค |
เลือกแม่แรงไฮดรอลิกอย่างไร
ตอบ 4 คำถามนี้ก่อนเลือกกลุ่ม:
- ช่องว่างที่ต้องสอดเข้าสูงเท่าไร: ช่องว่างแคบใช้กลุ่มตัวเตี้ย (ความสูงปิดเริ่ม 30 มม.) ถ้ามีที่พอใช้กลุ่มมาตรฐาน
- ต้องการแรงดันอย่างเดียวหรือทั้งดันและดึง: ถ้าต้องควบคุมการถอยกลับด้วยน้ำมัน ใช้กระบอก 2 ทาง
- ต้องสอดสตัดหรือลวดผ่านกลาง: เลือกกระบอกแกนกลาง (ESH, ETH, EDH) ดูที่ กระบอกไฮดรอลิกแกนกลวง
- ต้องรับน้ำหนักค้างหรือไม่: ดูรุ่นล็อคนัท (EL, ELL)
| งาน | กลุ่มที่เข้าข่าย | รายละเอียด |
|---|---|---|
| ยกใต้ฐานเครื่องจักรหรือโครงสร้างที่มีช่องว่างแคบ | ตัวเตี้ยและแบนพิเศษ | ดูรุ่น |
| งานยกหรือดันทั่วไปที่ต้องการระยะชักมาก | มาตรฐานและระยะชักสูง | ดูรุ่น |
| งานดันและดึงกลับด้วยแรงดันน้ำมัน | กระบอก 2 ทาง | ดูรุ่น |
| งานดึงผ่านแกนกลาง สอดสตัดหรือลวด | รุ่นรูทะลุแกนกลาง (ESH, ETH, EDH) | ดูรุ่น |
| งานอัดลูกปืน อัดบูช ถอดสลัก | แท่นอัดไฮดรอลิก | ดูรุ่น |
กระบอกไฮดรอลิกทางเดียวและ 2 ทาง ต่างกันอย่างไร
กระบอกไฮดรอลิกทางเดียวใช้แรงดันน้ำมันดันออก แล้วกลับด้วยสปริงหรือน้ำหนักงาน ตามข้อมูลสินค้า ซีรีส์ EX, ESX และ ESH เป็นแบบทางเดียว (ESH กลับด้วยสปริง) ส่วนกระบอก 2 ทางใช้แรงดันน้ำมันทั้งตอนดันออกและดึงกลับ ได้แก่ ED, EDX, EDH และ ETH ต้องต่อสายสองเส้นและใช้ปั๊มกับวาล์วที่รองรับสองทาง ดูรายละเอียดที่ กระบอกไฮดรอลิก 2 ทาง
แม่แรงไฮดรอลิก 700 bar ต้องใช้ปั๊มแบบไหน
กระบอกและแม่แรงแรงดัน 700 bar ต้องใช้ปั๊มที่สร้างแรงดัน 700 bar ได้ พร้อมสายและข้อต่อที่รองรับแรงดันเดียวกัน ตารางสเปคของแต่ละรุ่นระบุปั๊มที่จับคู่ ตั้งแต่ปั๊มมือโยก CB-700C, CB-700, CB-700A และ CB-700S ไปจนถึงปั๊มไฟฟ้า CB-630A และ CB-630B ซีรีส์ ESUL จับคู่กับปั๊มแรงดันสูงพิเศษ CB-1600G ดูตัวเลือกที่ ปั๊มไฮดรอลิกมือโยก, ปั๊มไฮดรอลิกไฟฟ้า และ ปั๊มแรงดันสูงพิเศษ หรือภาพรวมที่ ปั๊มไฮดรอลิก
ซีรีส์ทั้ง 5 กลุ่ม
กระบอกไฮดรอลิกตัวเตี้ยและแบนพิเศษ (Low / Ultra Low Profile)
ซีรีส์ ESL-D, ESL, ESL-Short, ESUL และ ELL พิกัด 5-520 ตัน ความสูงปิดต่ำสุด 30 มม. สำหรับยกใต้ฐานเครื่องจักรหรือโครงสร้างที่มีช่องว่างแคบ ดูสเปคกระบอกตัวเตี้ย

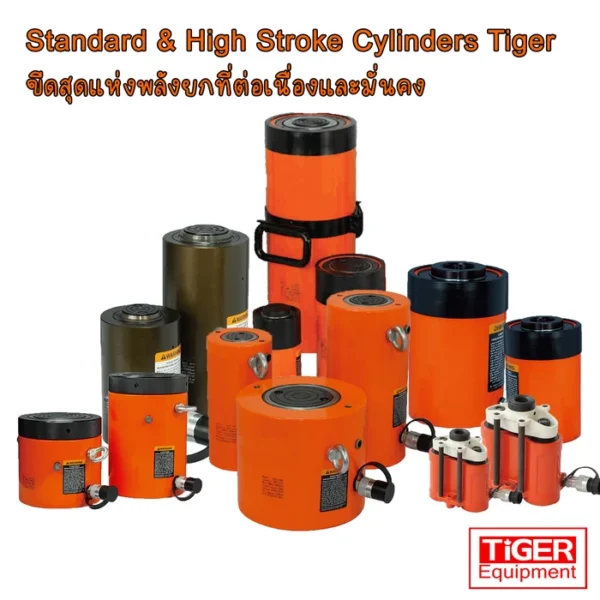

กระบอกไฮดรอลิกมาตรฐานและระยะชักสูง (Standard / High Stroke)
ซีรีส์ ES, EX/ESX, ESA (อลูมิเนียม), EL (ล็อคนัท) พิกัดถึง 200 ตัน ในตารางสเปค ดูสเปคกระบอกมาตรฐาน

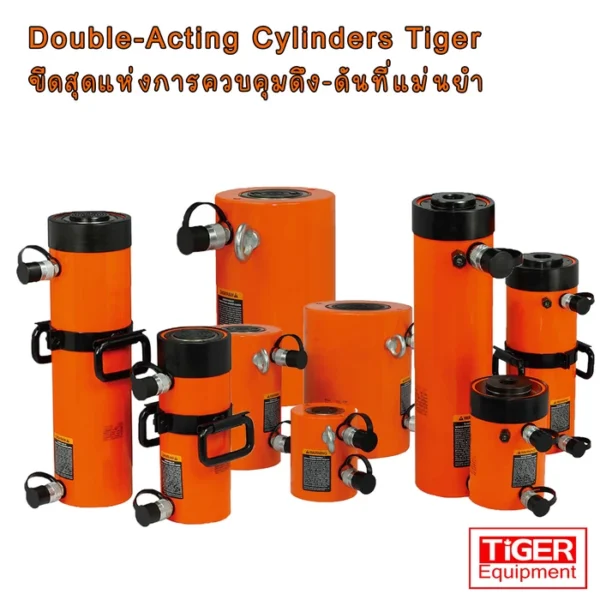

กระบอกไฮดรอลิก 2 ทาง (Double-Acting)
ซีรีส์ ED และ EDX พิกัด 10-300 ตัน ใช้แรงดันน้ำมันทั้งจังหวะดันและดึงกลับ ดูสเปคกระบอก 2 ทาง

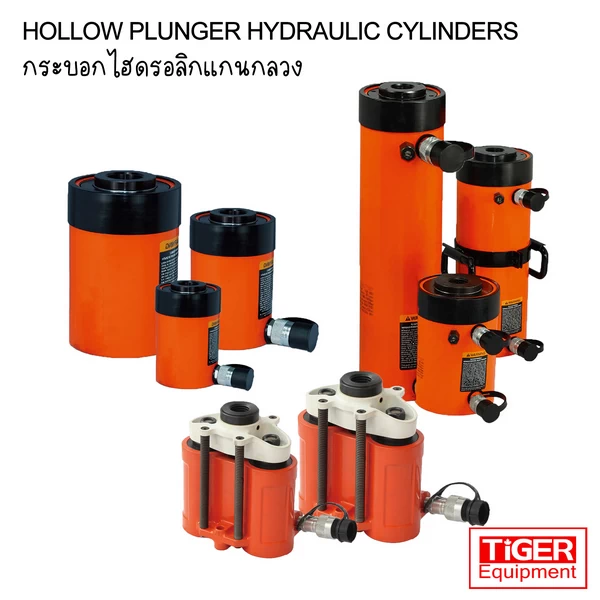

กระบอกไฮดรอลิกแกนกลวง (Hollow Plunger)
ซีรีส์ ESH (ทางเดียว Spring Return 13-95 ตัน), ETH (กระบอกคู่ 2 ทาง 17.5-100 ตัน) และ EDH (2 ทาง 30-150 ตัน) มีรูทะลุแกนกลางขนาด 19.6-79.2 มม. สำหรับสอดสตัดหรือลวด ใช้ในงานดึงและงานอัด ดูสเปคกระบอกแกนกลวง
แท่นอัดไฮดรอลิก (Shop Press)
ซีรีส์ BFP แบรนด์ TIGER พิกัด 10-100 ตัน สำหรับงานอัดลูกปืน อัดบูช ถอดสลัก และงานดัดเหล็ก ดูสเปคแท่นอัด
คำนวณขนาดกระบอกได้ที่ เครื่องมือคำนวณกระบอกไฮดรอลิก งานดึงด้วยรุ่นรูทะลุแกนกลางใช้ร่วมกับ โบลท์เทนชั่นเนอร์และไฮดรอลิกนัท ได้ และหากอุปกรณ์มีปัญหา ดู บริการซ่อมบำรุง
การรับประกันและบริการ
กระบอกและแม่แรงไฮดรอลิกรับประกัน 1 ปี และมีบริการสอบเทียบเกจวัดแรงดัน
ขอใบเสนอราคา: กระบอกไฮดรอลิก ราคาตามรุ่นและพิกัด
ขอใบเสนอราคาแม่แรงไฮดรอลิกทางโทรศัพท์หรือ LINE โดยเตรียมข้อมูลเหล่านี้เพื่อให้ทีมงานเสนอรุ่นได้เร็ว: กลุ่มและพิกัดตันที่สนใจ, ระยะชักที่ต้องการ, ความสูงปิดสูงสุดที่ใส่ได้ และปั๊มที่ใช้อยู่หรือที่ต้องการให้เสนอ
บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด
โทร 02-408-9188 · LINE @YCS9410E · ccpmsales@gmail.com
คำถามที่พบบ่อยเกี่ยวกับแม่แรงไฮดรอลิกและกระบอกไฮดรอลิก
กระบอกไฮดรอลิกมีกี่ประเภท และแต่ละประเภทเหมาะกับงานอะไร
CCPM Thailand จัดกระบอกและแม่แรงไฮดรอลิกเป็น 5 กลุ่มหลัก คือ ตัวเตี้ยและแบนพิเศษ (ยกในช่องว่างแคบ), มาตรฐานและระยะชักสูง, กระบอก 2 ทาง (ดัน-ดึง), กระบอกแกนกลวง (ESH, ETH, EDH สำหรับงานดึงและสอดสตัด) และแท่นอัด
กระบอกไฮดรอลิกทางเดียวต่างจาก 2 ทางอย่างไร
แบบทางเดียวใช้แรงดันน้ำมันดันออกอย่างเดียว แล้วกลับด้วยสปริงหรือน้ำหนักงาน ส่วนแบบ 2 ทางใช้แรงดันน้ำมันทั้งตอนดันออกและดึงกลับ จึงควบคุมได้ทั้งสองทิศทาง ซีรีส์ EX, ESX และ ESH (กลับด้วยสปริง) เป็นแบบทางเดียว ส่วน ED, EDX, EDH และ ETH เป็นแบบดัน-ดึง
แม่แรงไฮดรอลิก 700 bar ต้องใช้คู่กับปั๊มแบบไหน
ต้องใช้ปั๊มที่สร้างแรงดัน 700 bar ได้ พร้อมสายและข้อต่อที่รองรับแรงดันนี้ ตารางสเปคของแต่ละรุ่นจับคู่กับปั๊มมือโยกหรือปั๊มไฟฟ้า เช่น CB-700C, CB-700, CB-700A และ CB-630A ส่วนซีรีส์ ESUL จับคู่กับปั๊มแรงดันสูงพิเศษ CB-1600G
แม่แรงไฮดรอลิกตัวเตี้ยเหมาะกับงานแบบไหน
เหมาะกับงานที่มีช่องว่างแคบ เช่น การสอดเข้าใต้ฐานเครื่องจักรเพื่อยกปรับระดับ ตามตารางสเปค ซีรีส์ ESUL มีความสูงปิดต่ำสุด 30 มิลลิเมตร ส่วน ESL มีความสูงปิด 40-110 มิลลิเมตร ที่พิกัด 5-200 ตัน
ต้องการกระบอกไฮดรอลิกเกิน 200 ตัน หรือถึง 1,000 ตัน ทำอย่างไร
ตารางสเปคของซีรีส์ EX/ESX, EL และ EDX แสดงรุ่นถึง 200 ตัน หรือ 150 ตัน แต่หมายเหตุใต้ตารางระบุ Max Capacity 1,000 Ton ให้สอบถามทีมงาน CCPM เพื่อยืนยันรุ่นและระยะชักก่อนเลือก และให้วิศวกรของคุณตรวจสอบการเลือกพิกัดเสมอ
กระบอกไฮดรอลิกและแม่แรงรับประกันกี่ปี และมีบริการสอบเทียบเกจไหม
รับประกัน 1 ปี และมีบริการสอบเทียบเกจวัดแรงดัน
ขอราคากระบอกไฮดรอลิกและแม่แรงไฮดรอลิกได้อย่างไร
ราคากระบอกไฮดรอลิกเป็นไปตามใบเสนอราคา ติดต่อ CCPM Thailand โทร 02-408-9188 หรือ LINE @YCS9410E แจ้งพิกัดตัน ระยะชัก ความสูงปิดที่ต้องการ และปั๊มที่ใช้ เพื่อให้ทีมงานเสนอรุ่นที่เหมาะสม
