แม่แรงไฮดรอลิคตัวเตี้ย TIGER 5-520 ตัน (Low & Ultra Low Profile) สำหรับยกในพื้นที่แคบ
แม่แรงไฮดรอลิคตัวเตี้ย หรือกระบอกไฮดรอลิคตัวเตี้ย (Low Profile Hydraulic Cylinder) คือกระบอกไฮดรอลิคที่มีความสูงขณะหดตัวต่ำ สำหรับสอดเข้าใต้ฐานเครื่องจักร โครงสร้าง หรือชิ้นงานที่มีช่องว่างแคบ CCPM Thailand มีแม่แรงตัวเตี้ย TIGER 34 รุ่น 5 กลุ่ม: ESL-D หลายตอน (10-100 ตัน), ESL มาตรฐาน (5-200 ตัน ความสูงปิด 40-110 มม.), ESL-Short ระยะชักยาว (10-100 ตัน), ESUL แม่แรงแบน (56-207 ตัน ความสูงปิดเริ่ม 30 มม.) และ ELL ล็อคนัท (60-520 ตัน) รับประกัน 1 ปี ราคาตามใบเสนอราคา
เลือกแม่แรงไฮดรอลิคตัวเตี้ยอย่างไร
ตอบ 4 คำถามนี้ก่อนเลือกซีรีส์:
- ช่องว่างที่ต้องสอดเข้าสูงเท่าไร: เลือกรุ่นที่ความสูงปิด (Closed Height) น้อยกว่าช่องว่าง และตรวจว่าความสูงหลังยืดเต็มระยะชักพอสำหรับงาน
- น้ำหนักที่ต้องยก: เลือกพิกัด (ตัน) ให้เพียงพอและเผื่อตามหลักวิศวกรรม ถ้ายกหลายจุดพร้อมกัน ให้รวมพิกัดทุกตัวและเผื่อการกระจายน้ำหนักไม่เท่ากัน
- ระยะชักที่ต้องการ: ESL และ ESUL ยกได้ 7-20 มม. ถ้าต้องการมากกว่านั้นดู ESL-D หลายตอน (25-69 มม.), ESL-Short (38-62 มม.) หรือ ELL (45-50 มม.) ถ้าระยะชักยังไม่พอ ดูกระบอกไฮดรอลิกมาตรฐาน
- ต้องรับน้ำหนักค้างหรือไม่: ถ้าต้องค้างน้ำหนักนาน ใช้ ELL ที่มีล็อคนัท
ตารางเลือกซีรีส์ตามเงื่อนไขหน้างาน
| เงื่อนไขหน้างาน | ซีรีส์ที่เข้าข่าย |
|---|---|
| ช่องว่างแคบมาก ความสูงปิดได้เพียง 30-35 มม. ยก 56-207 ตัน | ESUL (ความสูงปิด 30 หรือ 35 มม. ระยะชัก 10 หรือ 15 มม.) |
| ช่องว่างแคบ ต้องการระยะชักมากกว่า ESL พิกัดเดียวกัน 10-100 ตัน | ESL-D หลายตอน (ความสูงปิด 49-93 มม. ระยะชักรวม 25-69 มม. แรงลดลงในตอนถัดไป) |
| งานยกทั่วไป 5-200 ตัน ช่องว่าง 40-110 มม. | ESL (ระยะชัก 7-20 มม.) |
| ต้องการระยะชัก 38-62 มม. ที่ 10-100 ตัน ใช้ยึดกับแท่นหรือ Jig ได้ | ESL-Short ESL-101 ถึง ESL-1002 (ความสูงปิด 88-141 มม.) |
| ต้องรับน้ำหนักค้าง ยกหนัก 60-520 ตัน | ELL ล็อคนัท (ความสูงปิด 125-192 มม. ระยะชัก 45-50 มม.) |
ตารางเลือกตามความสูงช่องว่าง
สรุปจากตารางสเปค แต่ละแถวแสดงรุ่นที่ความสูงปิดอยู่ในช่วงนั้น รุ่นในแถวที่เตี้ยกว่าก็สอดเข้าช่องว่างเดียวกันได้
| ช่องว่างที่มี (มม.) | รุ่นที่ความสูงปิดอยู่ในช่วงนี้ |
|---|---|
| 30-34 | ESUL-001, 003, 005, 007 (56-207 ตัน) |
| 35-39 | ESUL-002, 004, 006, 008 (56-207 ตัน) |
| 40-47 | ESL-50 (5 ตัน) |
| 48-61 | ESL-100, ESL-200, ESL-100D, ESL-200D (10-20 ตัน) |
| 62-87 | ESL-300 ถึง ESL-750, ESL-300D, ESL-500D (30-75 ตัน) |
| 88-124 | ESL-1000 ถึง ESL-2000, ESL-1000D (100-200 ตัน) และ ESL-101 ถึง ESL-502 |
| 125 ขึ้นไป | ELL-602 ขึ้นไป (60-520 ตัน) และ ESL-1002 |
จับคู่ปั๊มให้ถูกกับแม่แรงตัวเตี้ย
ตารางสเปคระบุปั๊มที่จับคู่กับแต่ละกลุ่มรุ่น แรงดันใช้งานของปั๊มต้องตรงกับพิกัดของกระบอก และสายกับข้อต่อต้องรองรับแรงดันนั้นด้วย
| ปั๊ม | ชนิด | แม่แรงที่จับคู่ในตารางสเปค | รายละเอียด |
|---|---|---|---|
| CB-700C | ปั๊มมือโยก | ESL-100D, ESL-200D, ESL-50, ESL-100, ESL-200, ESL-101, ESL-201 | ปั๊มมือโยก |
| CB-700 | ปั๊มมือโยก | ESL-300D, ESL-500D, ESL-1000D, ESL-300, ESL-500, ESL-750, ESL-1000, ESL-1500, ESL-2000, ESL-302, ESL-502, ESL-1002 | ปั๊มมือโยก |
| CB-1600G | ปั๊มแรงดันสูงพิเศษ | ESUL ทุกรุ่น (ESUL-001 ถึง ESUL-008) | ปั๊มแรงดันสูงพิเศษ |
| CB-700A | ปั๊มมือโยก | ELL-602, ELL-1002, ELL-1602 | ปั๊มมือโยก |
| CB-630A | ปั๊มไฟฟ้า | ELL-2002, ELL-2502 | ปั๊มไฟฟ้า |
| CB-630M | ปั๊มไฟฟ้า | ELL-4002, ELL-5002 | ปั๊มไฟฟ้า |

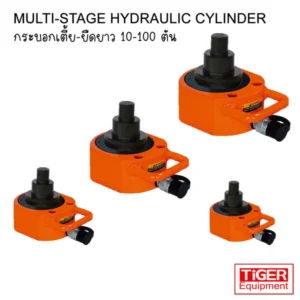

สเปคกระบอกไฮดรอลิคหลายตอน ซีรีส์ ESL-D (10-100 ตัน)
กระบอกไฮดรอลิคหลายตอน (Multi-Stage) แรงดันใช้งาน 700 bar มี 2 ตอน (10-20 ตัน) หรือ 3 ตอน (30-100 ตัน) ความสูงปิดสูงกว่า ESL พิกัดเดียวกันเพียง 1-2 มม. แต่ระยะชักรวมมากกว่า 2.5-4 เท่า เช่น ESL-100D ความสูงปิด 49 มม. ระยะชักรวม 25 มม. เทียบ ESL-100 ความสูงปิด 48 มม. ระยะชัก 10 มม.
สำคัญ: พิกัดเต็มตามชื่อรุ่นได้เฉพาะตอนที่ 1 (ตอนใหญ่สุด) ตอนที่ 2 และ 3 มีพื้นที่ลูกสูบเล็กกว่า แรงจึงลดลงมาก เช่น ESL-1000D ตอนที่ 3 ให้แรงประมาณ 11 ตัน ต้องเลือกรุ่นจากแรงของตอนที่ยังต้องยกอยู่ ไม่ใช่จากพิกัดสูงสุด
| รุ่น | พิกัดสูงสุด (ตัน) | จำนวนตอน | ระยะชักรวม (มม.) | ความสูงปิด (มม.) | ความสูงยืดสุด (มม.) | ขนาดภายนอก (มม.) | ปริมาตรน้ำมัน (cc) | ปั๊มที่จับคู่ | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|---|---|---|---|
| ESL-100D | 10 | 2 | 25 | 49 | 74 | 83 x 60 | 30 | CB-700C | 1.6 | ขอใบเสนอราคา |
| ESL-200D | 20 | 2 | 27 | 57 | 84 | 99 x 76 | 51 | CB-700C | 2.7 | ขอใบเสนอราคา |
| ESL-300D | 30 | 3 | 54 | 64 | 118 | 123 x 98 | 123 | CB-700 | 4.7 | ขอใบเสนอราคา |
| ESL-500D | 50 | 3 | 66 | 74 | 140 | 148 x 120 | 188 | CB-700 | 7.9 | ขอใบเสนอราคา |
| ESL-1000D | 100 | 3 | 69 | 93 | 162 | 188 x 160 | 418 | CB-700 | 16.9 | ขอใบเสนอราคา |
แรงและระยะชักแต่ละตอนของ ESL-D (ที่ 700 bar)
| รุ่น | ตอนที่ | แรง (kN) | แรงโดยประมาณ (ตัน) | ระยะชักตอนนี้ (มม.) |
|---|---|---|---|---|
| ESL-100D | 1 | 111 | 11.3 | 10 |
| ESL-100D | 2 | 49 | 5.0 | 15 |
| ESL-200D | 1 | 198 | 20.2 | 11 |
| ESL-200D | 2 | 67 | 6.8 | 16 |
| ESL-300D | 1 | 309 | 31.5 | 12 |
| ESL-300D | 2 | 137 | 14.0 | 22 |
| ESL-300D | 3 | 50 | 5.1 | 20 |
| ESL-500D | 1 | 496 | 50.6 | 15 |
| ESL-500D | 2 | 137 | 14.0 | 26 |
| ESL-500D | 3 | 50 | 5.1 | 25 |
| ESL-1000D | 1 | 1002 | 102.1 | 15 |
| ESL-1000D | 2 | 309 | 31.5 | 30 |
| ESL-1000D | 3 | 111 | 11.3 | 24 |

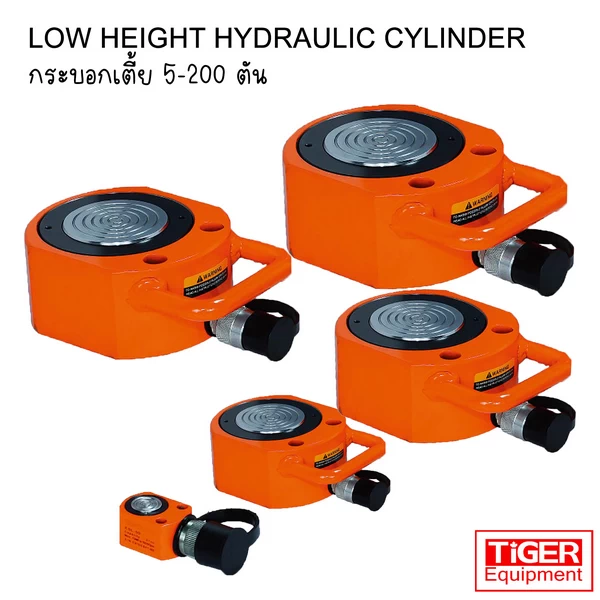

สเปคแม่แรงตัวเตี้ย ซีรีส์ ESL (5-200 ตัน)
รุ่นมาตรฐานแรงดัน 700 bar 9 พิกัด ตั้งแต่ ESL-50 (5 ตัน ความสูงปิด 40 มม. หนัก 0.75 กก.) ถึง ESL-2000 (200 ตัน ความสูงปิด 110 มม.) ระยะชัก 7-20 มม. ตัวกระบอกชุบผิวกันสนิม มีข้อต่อคอปเปอร์ 3/8 นิ้ว พร้อมฝากันฝุ่น
| รุ่น | แรงยก (ตัน) | ระยะชัก (มม.) | ความสูงปิด (มม.) | ความสูงยืดสุด (มม.) | ขนาดภายนอก (มม.) | ปริมาตรน้ำมัน (cc) | ปั๊มที่จับคู่ | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|---|---|---|
| ESL-50 | 5 | 7 | 40 | 47 | 64 x 45 | 7 | CB-700C | 0.75 | ขอใบเสนอราคา |
| ESL-100 | 10 | 10 | 48 | 58 | 83 x 60 | 16 | CB-700C | 1.6 | ขอใบเสนอราคา |
| ESL-200 | 20 | 11 | 56 | 67 | 99 x 76 | 34 | CB-700C | 2.7 | ขอใบเสนอราคา |
| ESL-300 | 30 | 13 | 62 | 75 | 123 x 98 | 55 | CB-700 | 4.6 | ขอใบเสนอราคา |
| ESL-500 | 50 | 16 | 72 | 88 | 148 x 120 | 101 | CB-700 | 7.8 | ขอใบเสนอราคา |
| ESL-750 | 75 | 16 | 79 | – | 165 x 139 | – | CB-700 | 11.4 | ขอใบเสนอราคา |
| ESL-1000 | 100 | 16 | 92 | 108 | 188 x 160 | 200 | CB-700 | 16.8 | ขอใบเสนอราคา |
| ESL-1500 | 150 | 16 | 100 | 116 | 215 x 190 | 342 | CB-700 | 27 | ขอใบเสนอราคา |
| ESL-2000 | 200 | 20 | 110 | 130 | 255 x 244 | 567 | CB-700 | 42 | ขอใบเสนอราคา |

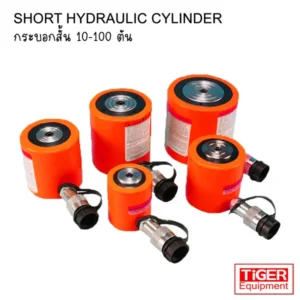

สเปคกระบอกไฮดรอลิคสั้น ซีรีส์ ESL-Short (10-100 ตัน)
ESL-101 ถึง ESL-1002 แรงดัน 700 bar ระยะชัก 38-62 มม. ความสูงปิด 88-141 มม. สำหรับงานที่ต้องการระยะชักยาวกว่า ESL มาตรฐาน แต่ยังเตี้ยกว่ากระบอกทั่วไป
- แหวนนำลูกสูบเหล็กอัลลอยชุบแข็ง ช่วยรับโหลดเยื้องศูนย์และกันยืดเกินระยะ
- ลูกสูบชุบแข็งและชุบโครเมียม ลดการสึกและการกัดกร่อน
- สปริงดึงกลับงานหนัก หดกลับได้เร็ว
- ซีลอุตสาหกรรมพร้อมแหวนรองซีล ลดการรั่ว
- ฐานมีรูเกลียวสำหรับยึดกับแท่นหรือ Jig และมีหัวรับโหลดเอียง (Tilt Saddle) ST-11, ST-51, ST-101 เป็นอุปกรณ์เสริม
| รุ่น | แรงยก (ตัน) | ระยะชัก (มม.) | ความสูงปิด (มม.) | ความสูงยืดสุด (มม.) | เส้นผ่านศูนย์กลาง (มม.) | ขนาดลูกสูบ (มม.) | ปริมาตรน้ำมัน (cc) | หัวรับโหลดเอียง (เสริม) | ปั๊มที่จับคู่ | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ESL-101 | 10 | 38 | 88 | 126 | 69 | 38 | 55 | ST-11 | CB-700C | 4.1 | ขอใบเสนอราคา |
| ESL-201 | 20 | 45 | 98 | 143 | 92 | 51 | 127 | ST-51 | CB-700C | 4.7 | ขอใบเสนอราคา |
| ESL-302 | 30 | 62 | 117 | 179 | 102 | 66 | 259 | ST-51 | CB-700 | 6.8 | ขอใบเสนอราคา |
| ESL-502 | 50 | 60 | 122 | 182 | 124 | 70 | 381 | ST-51 | CB-700 | 10.1 | ขอใบเสนอราคา |
| ESL-1002 | 100 | 57 | 141 | 198 | 165 | 92 | 757 | ST-101 | CB-700 | 19.2 | ขอใบเสนอราคา |

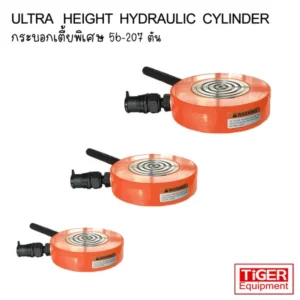

สเปคแม่แรงแบนไฮดรอลิค ซีรีส์ ESUL (56-207 ตัน)
แม่แรงแบนไฮดรอลิคหรือแม่แรงแพนเค้ก (Ultra-Low Profile) ความสูงปิด 30 มม. (ระยะชัก 10 มม. ยืดสุด 40 มม.) หรือ 35 มม. (ระยะชัก 15 มม. ยืดสุด 50 มม.) พิกัด 56, 100, 150 และ 207 ตัน เส้นผ่านศูนย์กลาง 118-189 มม. หนักเพียง 3-7.5 กก. รับโหลดเอียงได้ไม่เกิน 3 องศา ตารางสเปคจับคู่กับปั๊มแรงดันสูงพิเศษ CB-1600G ทุกรุ่น
| รุ่น | แรงยก (ตัน) | ระยะชัก (มม.) | ความสูงปิด (มม.) | ความสูงยืดสุด (มม.) | เส้นผ่านศูนย์กลาง (มม.) | ปริมาตรน้ำมัน (cc) | มุมเอียงรับโหลด | ปั๊มที่จับคู่ | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|---|---|---|---|
| ESUL-001 | 56 | 10 | 30 | 40 | 118 | 37 | 3° | CB-1600G | 3 | ขอใบเสนอราคา |
| ESUL-002 | 56 | 15 | 35 | 50 | 118 | 51 | 3° | CB-1600G | 3.6 | ขอใบเสนอราคา |
| ESUL-003 | 100 | 10 | 30 | 40 | 146 | 66 | 3° | CB-1600G | 4 | ขอใบเสนอราคา |
| ESUL-004 | 100 | 15 | 35 | 50 | 146 | 91 | 3° | CB-1600G | 4.8 | ขอใบเสนอราคา |
| ESUL-005 | 150 | 10 | 30 | 40 | 174 | 102 | 3° | CB-1600G | 5.3 | ขอใบเสนอราคา |
| ESUL-006 | 150 | 15 | 35 | 50 | 174 | 141 | 3° | CB-1600G | 6.2 | ขอใบเสนอราคา |
| ESUL-007 | 207 | 10 | 30 | 40 | 189 | 135 | 3° | CB-1600G | 6.4 | ขอใบเสนอราคา |
| ESUL-008 | 207 | 15 | 35 | 50 | 189 | 187 | 3° | CB-1600G | 7.5 | ขอใบเสนอราคา |

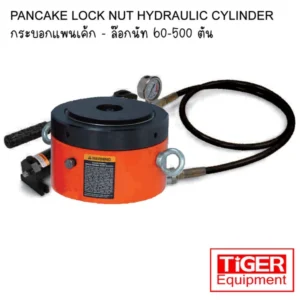

สเปคกระบอกไฮดรอลิคล็อคนัท ซีรีส์ ELL (60-520 ตัน)
กระบอกไฮดรอลิคตัวเตี้ยล็อคนัท (Mechanical Lock Nut) มีแหวนล็อคเชิงกลหมุนลงมารับโหลดหลังยกถึงระดับ จึงรับน้ำหนักค้างได้โดยไม่พึ่งแรงดันน้ำมันอย่างเดียว แรงดัน 700 bar ระยะชัก 45-50 มม. ความสูงปิด 125-192 มม. หนัก 14.5-189 กก. ลูกสูบเป็นเกลียวสี่เหลี่ยมคางหมู (Tr) ให้ล็อคนัทหมุนลงมาชิดตัวกระบอก
| รุ่น | แรงยก (ตัน) | ระยะชัก (มม.) | ความสูงปิด (มม.) | ความสูงยืดสุด (มม.) | ความหนาล็อคนัท (มม.) | เส้นผ่านศูนย์กลาง (มม.) | หัวรับโหลด (มม.) | เกลียวลูกสูบ | ปริมาตรน้ำมัน (cc) | ปั๊มที่จับคู่ | น้ำหนัก (กก.) | ราคา |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ELL-602 | 60 | 50 | 125 | 175 | 28 | 140 | 96 | Tr 104×4 | 433 | CB-700A | 14.5 | ขอใบเสนอราคา |
| ELL-1002 | 100 | 50 | 137 | 187 | 31 | 175 | 126 | Tr 134.5×6 | 715 | CB-700A | 23.5 | ขอใบเสนอราคา |
| ELL-1602 | 160 | 45 | 148 | 193 | 40 | 220 | 159 | Tr 170×6 | 1021 | CB-700A | 41.5 | ขอใบเสนอราคา |
| ELL-2002 | 200 | 45 | 155 | 200 | 43 | 245 | 180 | Tr 190×6 | 1275 | CB-630A | 57 | ขอใบเสนอราคา |
| ELL-2502 | 250 | 45 | 159 | 204 | 44 | 274 | 200 | Tr 215×6 | 1633 | CB-630A | 74 | ขอใบเสนอราคา |
| ELL-4002 | 400 | 45 | 178 | 223 | 55 | 350 | 250 | Tr 265×6 | 2481 | CB-630M | 134 | ขอใบเสนอราคา |
| ELL-5002 | 520 | 45 | 192 | 237 | 62 | 400 | 290 | Tr 305×6 | 3286 | CB-630M | 189 | ขอใบเสนอราคา |
ข้อควรระวัง
- ใช้ปั๊ม สาย และข้อต่อที่ทนแรงดันตามพิกัดของกระบอก และติดเกจวัดแรงดันในระบบ
- หลักปฏิบัติที่ดีคือใช้งานไม่เกิน 80% ของพิกัดสูงสุด และแม่แรงแบน ESUL รับโหลดเอียงได้ไม่เกิน 3 องศา
- วางแม่แรงบนพื้นแข็งและเรียบ ให้หน้าสัมผัสรับโหลดเต็มหน้า และห้ามใช้เกินพิกัดตัน
- ห้ามยืดแกนเกินระยะชัก ห้ามทำงานใต้ชิ้นงานที่ยกด้วยแรงดันน้ำมันอย่างเดียว ให้รองรับด้วยขาตั้งหรือแผ่นรอง หรือใช้รุ่นล็อคนัท ELL
- เมื่อยกหลายจุดพร้อมกัน ควรใช้ชุดแยกน้ำมันพร้อมวาล์วควบคุม เพื่อให้ยกได้สมดุล
การรับประกันและบริการ
แม่แรงและกระบอกไฮดรอลิคตัวเตี้ย TIGER รับประกันสินค้า 1 ปี หลังพ้นประกันมีบริการซ่อมแม่แรงและกระบอกไฮดรอลิก ค่าตรวจเช็ค 500 บาท รับประกันงานซ่อม 90 วัน
สินค้าที่เกี่ยวข้อง
ขอใบเสนอราคาแม่แรงไฮดรอลิคตัวเตี้ย
ราคาเป็นไปตามใบเสนอราคา แจ้งรุ่นและพิกัดตันที่สนใจ ความสูงของช่องว่างที่ต้องสอดเข้า ระยะยกที่ต้องการ และปั๊มที่ใช้อยู่หรือที่ต้องการให้เสนอ เพื่อขอใบเสนอราคา
บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด
โทร 02-408-9188 · LINE @YCS9410E · ccpmsales@gmail.com
คำถามที่พบบ่อยเกี่ยวกับแม่แรงไฮดรอลิคตัวเตี้ย
แม่แรงไฮดรอลิคแบนบางที่สุดหนาเท่าไร
รุ่นที่เตี้ยที่สุดคือซีรีส์ ESUL ความสูงปิด 30 มม. (ระยะชัก 10 มม.) ในรุ่น ESUL-001, 003, 005 และ 007 ส่วน ESUL-002, 004, 006 และ 008 ความสูงปิด 35 มม. ระยะชัก 15 มม. พิกัด 56-207 ตัน เส้นผ่านศูนย์กลาง 118-189 มม.
แม่แรงตัวเตี้ย 5 ตันหรือ 10 ตัน มีรุ่นไหน
5 ตันคือ ESL-50 ความสูงปิด 40 มม. ระยะชัก 7 มม. หนัก 0.75 กก. ส่วน 10 ตันมี ESL-100 (ความสูงปิด 48 มม.), ESL-100D หลายตอน (49 มม.) และ ESL-101 ระยะชัก 38 มม. (ความสูงปิด 88 มม.)
ซีรีส์ ESL-D หลายตอนต่างจาก ESL ธรรมดาอย่างไร
ESL-D มี 2-3 ตอน ระยะชักรวม 25-69 มม. ขณะที่ ESL ระยะชัก 7-20 มม. โดยความสูงปิดสูงกว่าเพียง 1-2 มม. เช่น ESL-100D ความสูงปิด 49 มม. ระยะชักรวม 25 มม. เทียบ ESL-100 ความสูงปิด 48 มม. ระยะชัก 10 มม.
ESL-D ยกได้เต็มพิกัดตลอดระยะชักหรือไม่
ไม่ได้ พิกัดเต็มได้เฉพาะตอนที่ 1 ตอนถัดไปแรงลดลงตามพื้นที่ลูกสูบ เช่น ESL-1000D ตอนที่ 1 ให้ 1,002 kN (ประมาณ 102 ตัน) ตอนที่ 2 ให้ 309 kN (ประมาณ 31 ตัน) และตอนที่ 3 ให้ 111 kN (ประมาณ 11 ตัน) ต้องเลือกรุ่นจากแรงของตอนที่ยังต้องยกอยู่
แม่แรงตัวเตี้ยแต่ละซีรีส์ต้องใช้ปั๊มรุ่นไหนคู่กัน
ESL-D, ESL และ ESL-Short ใช้ปั๊มมือโยก CB-700C หรือ CB-700 ตามพิกัด ESUL ใช้ CB-1600G ส่วน ELL ใช้ CB-700A, CB-630A หรือ CB-630M ตามพิกัด ตรวจแรงดันใช้งานของกระบอกให้ตรงกับปั๊มก่อนต่อทุกครั้ง
ถ้าต้องยกและค้างน้ำหนักไว้นาน ควรเลือกรุ่นไหน
ใช้ซีรีส์ ELL ซึ่งมีแหวนล็อคเชิงกลรับน้ำหนักค้าง พิกัด 60-520 ตัน ไม่ควรพึ่งแรงดันน้ำมันอย่างเดียวเมื่อต้องรับน้ำหนักค้างนาน
ESL-Short ต่างจาก ESL มาตรฐานอย่างไร
ESL-Short (ESL-101 ถึง ESL-1002) ระยะชัก 38-62 มม. มากกว่า ESL มาตรฐาน (7-20 มม.) แต่ความสูงปิด 88-141 มม. สูงกว่า ฐานมีรูเกลียวสำหรับยึดกับแท่น และใส่หัวรับโหลดเอียงเสริมได้
แม่แรงตัวเตี้ยซีรีส์ ELL ยกได้กี่ตัน และสูงเท่าไร
ELL มีตั้งแต่ ELL-602 (60 ตัน) ถึง ELL-5002 (520 ตัน) ระยะชัก 45-50 มม. ความสูงปิด 125-192 มม. น้ำหนัก 14.5-189 กก.
ถ้าระยะชักของแม่แรงตัวเตี้ยไม่พอต้องทำอย่างไร
ใช้แม่แรงตัวเตี้ยยกช่วงแรกแล้วรองรับด้วยแผ่นรอง จากนั้นเปลี่ยนเป็นกระบอกที่ระยะชักยาวขึ้น เช่น ESL-Short (38-62 มม.) หรือกระบอกไฮดรอลิกมาตรฐานซีรีส์ ES และ EX
แม่แรงไฮดรอลิคตัวเตี้ยรับประกันกี่ปี
รับประกันสินค้า 1 ปี หลังพ้นประกันมีบริการซ่อม ค่าตรวจเช็ค 500 บาท รับประกันงานซ่อม 90 วัน
ขอราคาแม่แรงไฮดรอลิคตัวเตี้ยได้อย่างไร
ราคาเป็นไปตามใบเสนอราคา ติดต่อ CCPM Thailand โทร 02-408-9188 หรือ LINE @YCS9410E แจ้งรุ่น พิกัดตัน ความสูงช่องว่างที่ต้องสอดเข้า และปั๊มที่ใช้
