กระบอกไฮดรอลิก 2 ทาง (Double Acting Cylinder) TIGER 700 Bar พิกัด 10-300 ตัน ซีรีส์ ED และ EDX

กระบอกไฮดรอลิก 2 ทาง (Double Acting Cylinder) ใช้แรงดันน้ำมันทั้งตอนดันออกและตอนดึงกลับ จึงควบคุมได้ทั้งสองทิศทาง ต่างจากกระบอกทางเดียวที่กลับด้วยสปริงหรือน้ำหนักงาน CCPM Thailand มีกระบอกไฮดรอลิก 2 ทาง TIGER แรงดัน 700 bar 2 ซีรีส์: ED มาตรฐาน 18 รุ่น (10-300 ตัน ระยะชัก 57-511 มม.) และ EDX งานหนัก 21 รุ่น (50-200 ตัน ระยะชัก 50-300 มม.) ใช้คู่กับปั๊มสองทาง CB-700S, CB-630B หรือ CB-630B-III ส่วนรุ่นแกนกลวง EDH ดูที่กระบอกไฮดรอลิกแกนกลวง รับประกัน 1 ปี ราคาตามใบเสนอราคา

เลือกกระบอกไฮดรอลิก 2 ทางอย่างไร

ตอบ 4 คำถามนี้ก่อนเลือกรุ่น:

1. งานต้องการแรงทั้งดันและดึงหรือไม่: ถ้าต้องควบคุมการถอยกลับด้วยแรงดันน้ำมัน ใช้กระบอก 2 ทาง ถ้ากลับด้วยสปริงหรือน้ำหนักงานได้ ดูกระบอกไฮดรอลิกมาตรฐาน
2. พิกัดตัน ระยะชัก และความสูงปิด: ความสูงปิดต้องน้อยกว่าช่องว่างที่ใส่ และระยะชักต้องพอกับระยะงาน
3. ต้องสอดสตัดหรือลวดผ่านกลางหรือไม่: ถ้าใช่ ดูกระบอกไฮดรอลิกแกนกลวง (EDH, ETH)
4. ปั๊มที่รองรับสองทาง: ตารางสเปคจับคู่กับ CB-700S, CB-630B และ CB-630B-III

ตารางเลือกซีรีส์ตามงาน

ตารางเลือกตามพิกัด (ตัน)

จับคู่ปั๊มกับกระบอก 2 ทาง

ปั๊มต้องรองรับการทำงานสองทาง และปั๊ม สาย และข้อต่อต้องรองรับแรงดัน 700 bar กระบอก 2 ทางต้องต่อสาย 2 เส้น (พอร์ตดันและพอร์ตดึง)

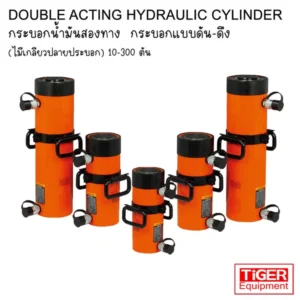

สเปคกระบอกไฮดรอลิก 2 ทาง ซีรีส์ ED (10-300 ตัน)

ซีรีส์มาตรฐานกระบอกไฮดรอลิกดัน-ดึง มีเกลียวที่คอกระบอก (Collar Threads) สำหรับยึดกับเครื่องจักรหรือ Jig ระยะชัก 57-511 มม.

สเปคกระบอกไฮดรอลิก 2 ทาง ซีรีส์ EDX (50-200 ตัน)

ซีรีส์งานหนัก ระยะชัก 50-300 มม. ต่อพิกัด ความสูงปิดน้อยกว่า ED ที่พิกัดใกล้เคียง เช่น EDX-1002 (100 ตัน) ความสูงปิดเพียง 179 มม. ตารางผู้ผลิตระบุพิกัดสูงสุดของซีรีส์ถึง 1,000 ตัน รุ่นเกิน 200 ตันสอบถามทีมงาน

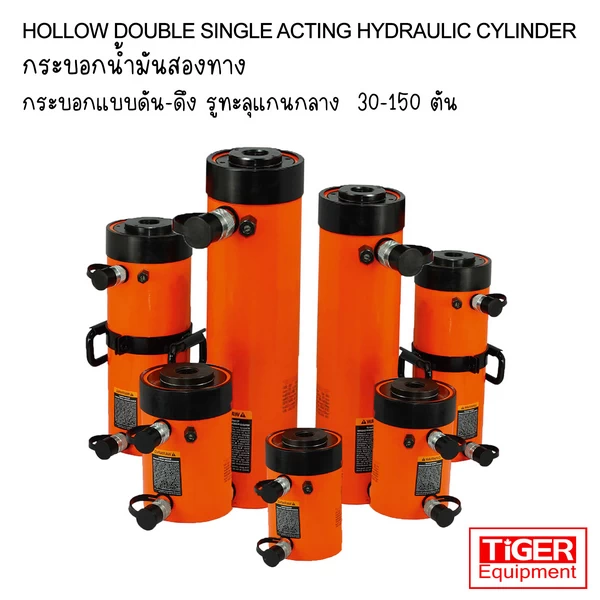

กระบอกไฮดรอลิกแกนกลวง 2 ทาง EDH

ซีรีส์ EDH (Twin Hollow Action) พิกัด 30-150 ตัน มีรูทะลุแกนกลางสำหรับสอดสตัดหรือลวด ใช้แรงดันน้ำมันทั้งดันและดึงกลับ ดูสเปคทุกรุ่นที่กระบอกไฮดรอลิกแกนกลวง ESH ETH EDH

ข้อควรระวัง

• ต่อสายทั้งพอร์ตดันและพอร์ตดึงก่อนอัดแรงดันทุกครั้ง ห้ามอัดแรงดันเข้าพอร์ตใดพอร์ตหนึ่งขณะอีกพอร์ตปิดอยู่หรือข้อต่อไม่ได้ต่อ
• ใช้ปั๊ม สาย และข้อต่อที่ทนแรงดัน 700 bar ขึ้นไป และติดเกจวัดแรงดันในระบบ
• ห้ามใช้เกินพิกัดตันของรุ่น และวางโหลดให้ตรงแนวแกนกระบอก
• เมื่อยกโหลดแล้ว ต้องรองรับด้วยขาตั้งหรือแผ่นรองก่อนทำงานใต้ชิ้นงาน

การรับประกันและบริการ

กระบอกไฮดรอลิก 2 ทาง TIGER รับประกันสินค้า 1 ปี หลังพ้นประกันมีบริการซ่อมกระบอกไฮดรอลิกทุกยี่ห้อ ค่าตรวจเช็ค 500 บาท รับประกันงานซ่อม 90 วัน

สินค้าที่เกี่ยวข้อง

• แม่แรงและกระบอกไฮดรอลิก
• กระบอกไฮดรอลิกมาตรฐาน
• แม่แรงไฮดรอลิกตัวเตี้ย
• เครื่องมือคำนวณกระบอกไฮดรอลิก
• ปั๊มไฮดรอลิก

ขอใบเสนอราคากระบอกไฮดรอลิก 2 ทาง

ราคาเป็นไปตามใบเสนอราคา แจ้งซีรีส์และพิกัดตัน ระยะชักที่ต้องการ ความสูงปิดสูงสุดที่ใส่ได้ และปั๊มที่ใช้อยู่หรือที่ต้องการให้เสนอ เพื่อขอใบเสนอราคา

บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด
โทร 02-408-9188 · LINE @YCS9410E · ccpmsales@gmail.com

คำถามที่พบบ่อยเกี่ยวกับกระบอกไฮดรอลิก 2 ทาง

กระบอกไฮดรอลิก 2 ทางต่างจากกระบอกทางเดียวอย่างไร

กระบอกทางเดียวใช้แรงดันน้ำมันดันแกนออก แล้วกลับด้วยสปริงหรือน้ำหนักงาน ส่วนกระบอก 2 ทางใช้แรงดันน้ำมันทั้งตอนดันออกและดึงกลับ จึงควบคุมได้ทั้งสองทิศทาง ต้องต่อสายทั้งสองพอร์ต และใช้ปั๊มกับวาล์วที่รองรับการทำงานสองทาง

ซีรีส์ ED และ EDX ต่างกันอย่างไร

ED มี 18 รุ่น พิกัด 10-300 ตัน ระยะชัก 57-511 มม. มีเกลียวที่คอกระบอก ส่วน EDX มี 21 รุ่น พิกัด 50-200 ตัน ระยะชัก 50-300 มม. ความสูงปิดต่ำกว่า ED ที่พิกัดใกล้เคียง

กระบอกไฮดรอลิก 2 ทางต้องใช้ปั๊มรุ่นไหน

ใช้ปั๊มที่รองรับสองทาง ได้แก่ CB-700S (มือโยก), CB-630B (ไฟฟ้า) และ CB-630B-III (ไฟฟ้าถังใหญ่ 35 ลิตร) พิกัดและระยะชักที่มากขึ้นจับคู่กับปั๊มที่ใหญ่ขึ้น ปั๊มและสายต้องรองรับแรงดัน 700 bar

กระบอก 2 ทางรุ่นไหนระยะชักยาวที่สุด

ED-5020 พิกัด 50 ตัน ระยะชัก 511 มม. ความสูงปิด 733 มม. รองลงมาคือ ED-10018 พิกัด 95 ตัน ระยะชัก 460 มม.

ถ้าต้องการกระบอก 2 ทางที่มีรูทะลุตรงกลางต้องดูรุ่นไหน

ดูซีรีส์ EDH (30-150 ตัน) ที่หน้ากระบอกไฮดรอลิกแกนกลวง ซึ่งรวมสเปคและปั๊มที่จับคู่ของ ESH, ETH และ EDH

กระบอกไฮดรอลิกซีรีส์ EDX รองรับ 1,000 ตันหรือไม่

หมายเหตุในตารางผู้ผลิตระบุพิกัดสูงสุดของซีรีส์ EDX 1,000 ตัน แต่ตารางมาตรฐานแสดงรุ่นถึง 200 ตัน รุ่นเกิน 200 ตันให้สอบถามทีมงาน CCPM เพื่อยืนยันรุ่นและระยะชัก

ซื้อกระบอกไฮดรอลิก 2 ทางต้องเตรียมอะไรเพิ่ม

ต้องใช้สายไฮดรอลิก 2 เส้นสำหรับพอร์ตดันและพอร์ตดึงที่รองรับแรงดัน 700 bar พร้อมปั๊มและวาล์วควบคุมทิศทางที่จับคู่กัน สอบถามรายการสายและข้อต่อก่อนสั่ง

กระบอกไฮดรอลิก 2 ทางรับประกันกี่ปี

รับประกันสินค้า 1 ปี หลังพ้นประกันมีบริการซ่อม ค่าตรวจเช็ค 500 บาท รับประกันงานซ่อม 90 วัน

ขอราคากระบอกไฮดรอลิก 2 ทางได้อย่างไร

ราคาเป็นไปตามใบเสนอราคา ติดต่อ CCPM Thailand โทร 02-408-9188 หรือ LINE @YCS9410E แจ้งซีรีส์ พิกัดตัน ระยะชัก และปั๊มที่ใช้
