เครื่องถ่างหน้าแปลน เครื่องผ่าหัวน็อต และเครื่องมือจัดแนวหน้าแปลน OMASTAR

เครื่องถ่างหน้าแปลนไฮดรอลิก (Hydraulic Flange Spreader) เครื่องผ่าหัวน็อต (Nut Splitter) และเครื่องมือจัดแนวหน้าแปลน (ยี่ห้อ Tiger Equipment) จาก CCPM Thailand ใช้ในงานซ่อมบำรุงท่อ ทำงานด้วยปั๊มไฮดรอลิกมือโยก แรงดันใช้งาน 700 bar แก้ปัญหาหน้าแปลนติดกันและน็อตที่ถอดไม่ออก ตารางด้านล่างแสดงแรง ระยะถ่าง ขนาดน็อต และน้ำหนักของทุกรุ่น

เลือกเครื่องถ่างหน้าแปลนและเครื่องมือเสริมอย่างไร

1. ระบุงาน ถ่างหน้าแปลน ผ่าหัวน็อต หรือจัดแนวรูสลัก
2. วัดช่องว่างระหว่างหน้าแปลนเทียบกับ Tip Clearance ถ้าไม่มีช่องว่างให้เลือก Zero-Gap
3. ตรวจขนาดสตัดหรือน็อตเทียบกับช่วงในตาราง
4. สำหรับเครื่องผ่าหัวน็อต ตรวจให้น็อตเกรดไม่เกิน 8.8
5. เลือกแรง (ตัน) ให้เหมาะกับงาน

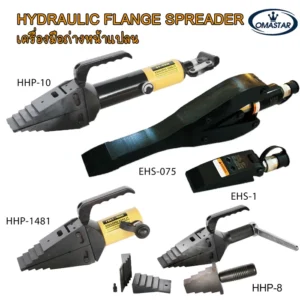

เครื่องถ่างหน้าแปลน HHP (แบบกลไกและไฮดรอลิก)

ระยะถ่างสูงสุดเมื่อใช้ Stepped block ช่วย ตามคู่มือ ถ้าใช้เวดจ์อย่างเดียวจะเปิดได้สูงสุดราว 61 มม.

เครื่องถ่างหน้าแปลน EHS

ต้นกำลังและแรงดันใช้งาน

• HHP-8: แบบกลไก ขับด้วยประแจ Ratchet ขนาด 22 มม. ไม่ใช้ปั๊ม
• HHP-1481 และรุ่นไฮดรอลิกอื่น: กระบอกไฮดรอลิกแบบทางเดียว (Single Acting) ใช้ปั๊มไฮดรอลิกมือโยก (Hand pump)
• แรงดันใช้งานสูงสุด 700 bar (10,000 psi) อุปกรณ์ไฮดรอลิกทุกชิ้นในระบบต้องทนแรงดันนี้ได้
• ติดเกจวัดแรงดันในระบบ เพื่อดูภาระที่ใช้งานจริงและลดความเสี่ยงจากการใช้งานเกินพิกัด

เลือกปั๊มมือโยกที่ให้แรงดัน 700 bar จาก ปั๊มไฮดรอลิกมือโยก

วิธีใช้เครื่องถ่างหน้าแปลนแบบเวดจ์เบื้องต้น

1. ใช้ 2 ตัวพร้อมกัน วางตรงข้ามกัน 180 องศา เพื่อให้หน้าแปลนถ่างออกสม่ำเสมอ (รุ่นไฮดรอลิกใช้ปั๊มมือโยก 1 ตัว ต่อ Split-flow manifold และสายไฮดรอลิกไปยังเครื่องถ่างทั้งสองตัวได้)
2. สอดเวดจ์ให้เต็มพื้นที่ของขั้นที่เลือก โดยให้ชิ้นงานแตะที่ส้นของขั้นถัดไป และต้องมีระยะจับ (Hold) ไม่น้อยกว่า 15 มม.
3. ทาจารบีคุณภาพดีที่เวดจ์และสลักเลื่อน 4 ตัวทุกครั้งก่อนใช้งาน
4. เมื่อถ่างได้ช่องที่ต้องการ ใส่บล็อกนิรภัย (Safety block) เข้าในช่อง แล้วจึงปล่อยแรงดัน
5. ถ้าต้องการเปิดกว้างขึ้น ให้เปลี่ยนไปจับที่ขั้นใหม่แล้วถ่างต่อ
6. ใช้ Stepped block ช่วยเมื่อต้องการระยะเปิดมากขึ้นสำหรับเปลี่ยนซีลโลหะ แหวน หรือทำความสะอาดหน้าแปลน (ตามคู่มือผู้ผลิต เพิ่มระยะเปิดสูงสุดจาก 61 เป็น 81 มม. และลดระยะที่ปลายเวดจ์เข้าไปในช่อง)

ตัวอย่างงาน: ซ่อมท่อและหน้าแปลน ถอดข้องอหรือคัปปลิ้ง เปลี่ยนปะเก็นและซีลโลหะ บำรุงรักษาหรือเปลี่ยนวาล์วและอุปกรณ์ควบคุม

ข้อควรระวังด้านความปลอดภัย

• ผู้ใช้งานต้องอายุไม่ต่ำกว่า 18 ปี และอ่านเข้าใจคู่มือก่อนใช้งาน
• สวมแว่นตานิรภัยทุกครั้ง เพราะเครื่องมือหรือชิ้นงานอาจเสียหายระหว่างใช้งาน
• ห้ามสอดนิ้วมือเข้าในช่องที่เวดจ์ถ่างค้างอยู่ เว้นแต่ใส่บล็อกนิรภัยแล้ว
• ใช้ด้ามจับของเวดจ์ตอนดึงเวดจ์กลับ เพื่อไม่ให้นิ้วถูกหนีบระหว่างแผ่นหน้าแปลน
• ห้ามใช้ค้อนตอกหรือฝืนดันเวดจ์เข้าช่อง
• ห้ามใช้งานเกินพิกัด และห้ามใช้งานโดยไม่ได้หล่อลื่นเวดจ์และสลักเลื่อน
• ห้ามจับสายไฮดรอลิกขณะมีแรงดัน น้ำมันที่พุ่งออกมาอาจแทงทะลุผิวหนังและเป็นอันตรายร้ายแรง หากน้ำมันเข้าใต้ผิวหนังให้รีบพบแพทย์
• ห้ามอัดแรงดันขณะที่ข้อต่อสายไม่ได้ต่อเข้าด้วยกัน และห้ามยกอุปกรณ์โดยจับที่สายหรือข้อต่อ
• หลีกเลี่ยงการหักงอของสาย และป้องกันสายและอุปกรณ์จากความร้อน เปลวไฟ ชิ้นส่วนเครื่องจักรที่เคลื่อนที่ ขอบคม และสารเคมีกัดกร่อน
• ตรวจสภาพสินค้าทันทีเมื่อรับของ หากพบความเสียหายจากการขนส่ง ให้แจ้งผู้ขนส่ง

เครื่องถ่างหน้าแปลนแบบ Zero-Gap

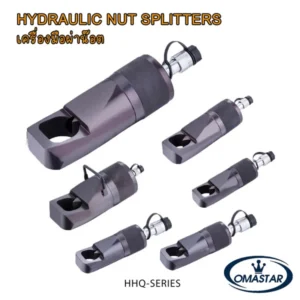

เครื่องผ่าหัวน็อตไฮดรอลิก HHQ Series

ใช้กับน็อตเกรดสูงสุด 8.8

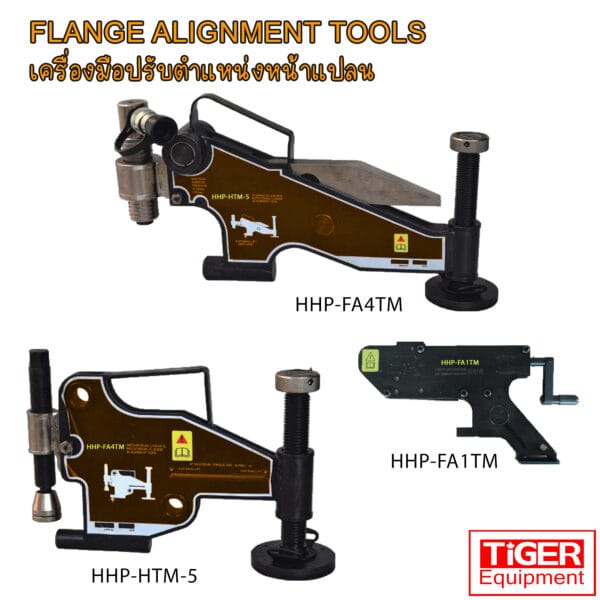

เครื่องมือจัดแนวหน้าแปลน HHP-FA และ HHP-HTM (Tiger Equipment)

HHP-HTM-5 มีกระบอกไฮดรอลิก 1 ตัว และปั๊มไฮดรอลิก 1 ตัว มาพร้อมชุด

สินค้าที่เกี่ยวข้อง

• เครื่องมือขันและงานสลักเกลียว
• ประแจไฮดรอลิก
• Bolt Tensioner และน็อตไฮดรอลิก
• ปั๊มไฮดรอลิกมือโยก

ขอใบเสนอราคาเครื่องถ่างหน้าแปลน

บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด โทร 02-408-9188 LINE @YCS9410E อีเมล ccpmsales@gmail.com แจ้งรุ่น ขนาดสตัดหรือน็อต และจำนวนที่ต้องการเพื่อขอใบเสนอราคา
