ประแจไฮดรอลิก (Hydraulic Torque Wrench) ตัวคูณแรงบิด และ Smart Socket
ประแจไฮดรอลิก (Hydraulic Torque Wrench) จาก CCPM Thailand สำหรับงานขันสลักเกลียวและน็อตที่ต้องการแรงบิดสูง มี 3 กลุ่ม ได้แก่ ประแจไฮดรอลิก TIGER ซีรีส์ ESW (Square Drive) EHW (Low Profile) และ EHW-R (ปากเปิด) ตัวคูณแรงบิด OMASTAR MPW และลูกบล็อกดิจิตอล OMASTAR Smart Socket ตารางด้านล่างแสดงแรงบิดและขนาดน็อตของทุกรุ่น แรงบิดสูงสุดของ ESW 50 คือ 72,000 N.m
เลือกประแจไฮดรอลิกอย่างไร
- ดูขนาดน็อตหรือสลักเกลียว และแรงบิดที่ต้องการ
- ดูพื้นที่รอบน็อต หากแคบให้เลือกแบบ Low Profile (EHW) หรือปากเปิด (EHW-R)
- หากต้องการใช้ลูกบล็อกกระแทกและปรับใช้หลายขนาดน็อต เลือก Square Drive (ESW)
- หากต้องการเพิ่มแรงบิดจากแรงมือ เลือกตัวคูณแรงบิด MPW
- หากต้องการบันทึกแรงบิดจริงที่น็อตเพื่อตรวจสอบย้อนกลับ เลือก Smart Socket

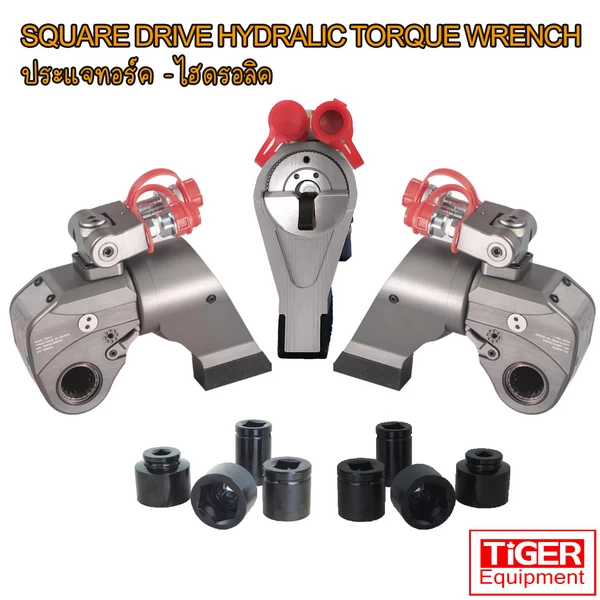

ประแจไฮดรอลิก TIGER ESW Series (Square Drive)
| รุ่น | แรงบิด (N.m) | ขนาดสลักเกลียว (Bolt) | ขนาดน็อต | น้ำหนัก (กก.) | หัวขับสี่เหลี่ยม |
|---|---|---|---|---|---|
| ESW 07 | 112-1,120 | – | M22-M46 | 1.8 | 3/4″ |
| ESW 1 | 183-1,837 | M16-M36 | M24-M55 | 2 | 3/4″ |
| ESW 3 | 451-4,512 | M22-M48 | M32-M70 | 4 | 1″ |
| ESW 5 | 752-7,528 | M27-M56 | M41-M85 | 7 | 1.1/2″ |
| ESW 8 | 1,078-10,780 | M30-M64 | M46-M95 | 9.1 | 1.1/2″ |
| ESW 10 | 1,551-15,516 | M36-M72 | M55-M105 | 13.1 | 1.1/2″ |
| ESW 20 | 2,666-26,664 | M42-M90 | M65-M130 | 25 | 2.1/2″ |
| ESW 25 | 3,572-34,725 | M48-M100 | M75-M145 | 31 | 2.1/2″ |
| ESW 35 | 4,866-48,666 | M64-M120 | M95-M175 | 45 | 2.1/2″ |
| ESW 50 | 7,200-72,000 | M72-M125 | M105-M180 | 87 | 2.1/2″ |
ขนาดตัวเครื่อง ESW (มม.)
| รุ่น | L1 | L2 | H1 | H2 | H3 | H4 | R1 | R2 |
|---|---|---|---|---|---|---|---|---|
| ESW-1 | 130 | 182 | 50 | 72 | 99 | 144 | 26 | 99 |
| ESW-3 | 166 | 241 | 68 | 95 | 130 | 176 | 34 | 134 |
| ESW-5 | 198 | 281 | 80 | 123 | 155 | 198 | 39 | 152 |
| ESW-8 | 213 | 308 | 90 | 130 | 171 | 216 | 47 | 171 |
| ESW-10 | 231 | 336 | 100 | 141 | 187 | 230 | 51 | 174 |
| ESW-20 | 295 | 443 | 120 | 182 | 228 | 268 | 59 | 186 |
| ESW-25 | 314 | 464 | 137 | 200 | 255 | 295 | 67 | 199 |
| ESW-35 | 355 | 489 | 153 | 217 | 290 | 330 | 79 | 241 |
| ESW-50 | 400 | 516 | 160 | 223 | 291 | 341 | 81 | 259 |
หัวหมุนได้ 360 x 180 องศา (Swivel Joint) และแขนรับแรงหมุนได้ 360 องศา (Reaction Arm) ตามแค็ตตาล็อก

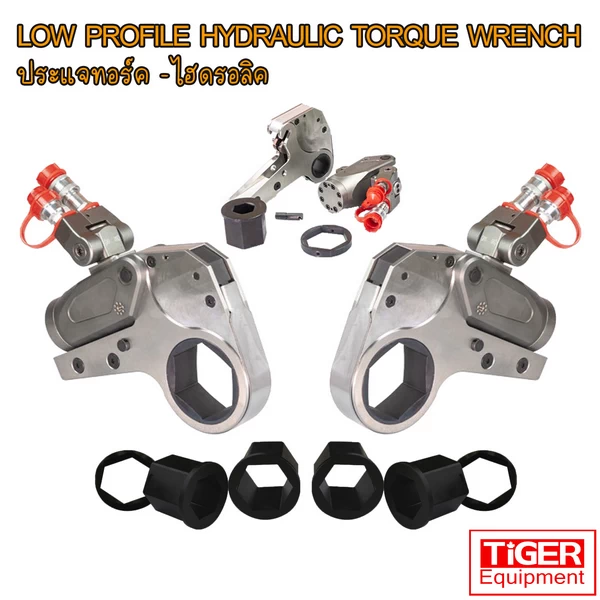

ประแจไฮดรอลิก TIGER EHW Series (Low Profile)
| รุ่น | แรงบิด (N.m) | ขนาดน็อต | น้ำหนัก (กก.) | รูปแบบ |
|---|---|---|---|---|
| EHW-2 | 228-2,278 | M19-M55 | 2.4 | Link + Cylinder |
| EHW-2L | – | M19-M60 | – | Link + Cylinder |
| EHW-4 | 586-5,862 | M34-M65 | 5.1 | Link + Cylinder |
| EHW-4L | – | M34-M80 | – | Link + Cylinder |
| EHW-8 | 1,094-10,941 | M41-M95 | 9.3 | Link + Cylinder |
| EHW-8L | – | M41-M105 | – | Link + Cylinder |
| EHW-14 | 1,826-18,286 | M50-M117 | 16 | Link + Cylinder |
| EHW-30 | 4,231-42,311 | M110-M155 | 30.9 | Link + Cylinder |
| EHW-30L | – | M110-M175 | – | Link + Cylinder |
รุ่น EHW-2L, 4L, 8L และ 30L มีช่วงขนาดน็อตที่กว้างกว่า สอบถามแรงบิดและน้ำหนักจากทีมงาน

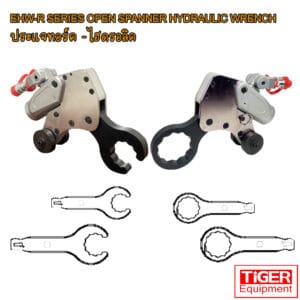

ประแจไฮดรอลิก TIGER EHW-R Series (ปากเปิด)
| รุ่น | แรงบิด (N.m) | ขนาดน็อต S (มม.) | น้ำหนักชุดขับ (กก.) |
|---|---|---|---|
| EHW-R2 | 346-2,318 | 19-60 | 2.2 |
| EHW-R4 | 786-5,226 | 36-75 | 3 |
| EHW-R8 | 1,549-11,049 | 55-90 | 3.3 |
| EHW-R14 | 2,725-18,165 | 80-120 | 8.2 |
ขนาดตัวเครื่อง EHW-R (มม.)
| รุ่น | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| EHW-R2 | 155 | 129 | 66 | 32 | As Fer A/F | 19 | 7.5 |
| EHW-R4 | 208 | 168 | 87 | 42 | As Fer A/F | 25.4 | 7.5 |
| EHW-R8 | 260 | 209 | 108 | 53 | As Fer A/F | 31.75 | 13 |
| EHW-R14 | 349 | 239 | 132 | 64 | As Fer A/F | 39 | 17.5 |

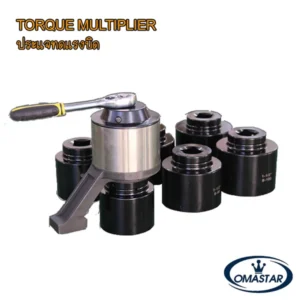

ตัวคูณแรงบิด OMASTAR MPW Series
| รุ่น | หัวรับแรง (Input) | หัวส่งแรง (Output) | อัตราทดเกียร์ | อัตราทดแรงบิด | แรงบิดสูงสุด (N.m) | น้ำหนัก (กก.) | D (มม.) | H (มม.) | h (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| MPW-10 | 1/2″ | 1″ | 1:5.5 | 1:4.5 | 1,000 | 2.5 | 80.5 | 88 | 49 |
| MPW-20 | 1/2″ | 1″ | 1:16 | 1:12 | 2,000 | 3.4 | 80.5 | 105 | 76 |
| MPW-35 | 1/2″ | 1″ | 1:20.25 | 1:15.4 | 3,500 | 6.1 | 96.5 | 163 | 94 |
| MPW-55 | 1/2″ | 1 1/2″ | 1:25.4 | 1:18.8 | 5,500 | 9.8 | 117 | 187 | 107 |
| MPW-75 | 1/2″ | 1 1/2″ | 1:29.33 | 1:21.5 | 7,500 | 13.2 | 121 | 195 | 107 |
| MPW-100 | 1/2″ | 1 1/2″ | 1:37.71 | 1:27.8 | 10,000 | 16.2 | 143 | 205 | 115 |
| MPW-150 | 3/4″ | 2 1/2″ | 1:70.2 | 1:50 | 15,000 | 31 | – | – | – |
| MPW-200 | 3/4″ | 2 1/2″ | 1:95.6 | 1:65 | 20,000 | 38 | – | – | – |
ภายในเป็นเกียร์แพลนเนทารี ช่วยให้ได้แรงบิดเอาต์พุตสูงจากแรงบิดเข้าต่ำ ตัวเครื่องมีปุ่มล็อกและแขนรับแรงปฏิกิริยา (Reaction Bar) รุ่น MPW-150 และ MPW-200 เป็นแบบ Flat type

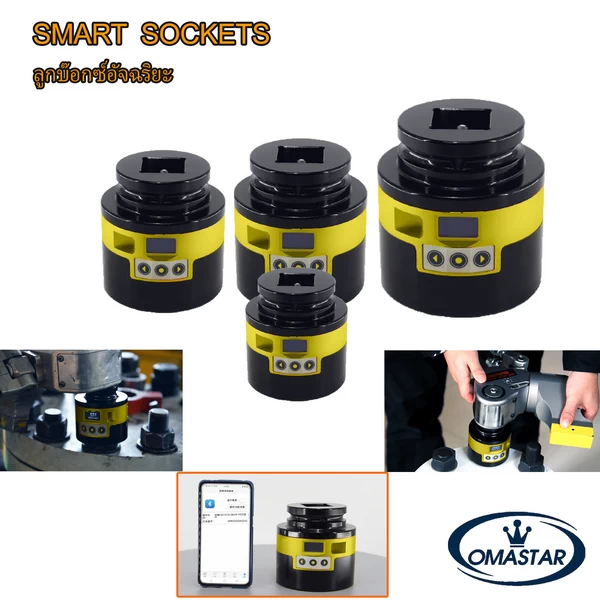

ลูกบล็อกดิจิตอล OMASTAR Smart Socket DC Series
| รุ่น | ขนาดน็อต | ขนาดสลักเกลียว | แรงบิด (N.m) | น้ำหนัก (กก.) |
|---|---|---|---|---|
| DC-36A | M36 | M24 | 150-1,500 | 1.2 |
| DC-36 | M36 | M24 | 150-1,500 | 1.2 |
| DC-41 | M41 | M27 | 150-1,500 | 1.2 |
| DC-46 | M46 | M30 | 150-1,500 | 1.5 |
| DC-50 | M50 | M33 | 460-4,600 | 1.5 |
| DC-55 | M55 | M36 | 460-4,600 | 1.5 |
| DC-60 | M60 | M39 | 460-4,600 | 1.5 |
| DC-65 | M65 | M42 | 460-4,600 | 1.5 |
| DC-65A | M65 | M42 | 660-6,600 | 4.9 |
| DC-70 | M70 | M45 | 660-6,600 | 4.7 |
| DC-75 | M75 | M48 | 830-8,300 | 4.5 |
| DC-80 | M80 | M52 | 1,100-11,000 | 4.2 |
| DC-85 | M85 | M56 | 1,100-11,000 | 6.5 |
| DC-90 | M90 | M60 | 1,600-16,000 | 6.2 |
| DC-95 | M95 | M64 | 1,600-16,000 | 6 |
| DC-100 | M100 | M68 | 1,600-16,000 | 7.7 |
สินค้าที่เกี่ยวข้อง
- ปั๊มสำหรับประแจไฮดรอลิก
- เครื่องมือขันและงานสลักเกลียว
- Bolt Tensioner และน็อตไฮดรอลิก
- เครื่องตัดน็อตและขยายหน้าแปลน
- ปั๊มไฮดรอลิก
ขอใบเสนอราคาประแจไฮดรอลิก
บริษัท ซีซีพีเอ็ม (ประเทศไทย) จำกัด โทร 02-408-9188 LINE @YCS9410E อีเมล ccpmsales@gmail.com แจ้งรุ่น ขนาดน็อต และจำนวนที่ต้องการเพื่อขอใบเสนอราคา
คำถามที่พบบ่อย
ประแจไฮดรอลิกแบบ Square Drive กับแบบ Low Profile ต่างกันอย่างไร
แบบ Square Drive (ESW) มีหัวขับสี่เหลี่ยมยื่นออกมา ใช้กับลูกบล็อกกระแทกมาตรฐาน ปรับใช้กับน็อตหลายขนาดได้ ส่วนแบบ Low Profile (EHW) สวมเข้าที่น็อตโดยตรง เหมาะกับพื้นที่แคบ เช่น หน้าแปลน และมีรุ่น EHW-R แบบปากเปิด
ตัวคูณแรงบิด MPW ต้องใช้อะไรเป็นต้นกำลัง
ใช้คู่กับประแจแรงบิดแบบมือ (ชนิดคลิก) ที่ออกแรงเข้า แรงบิดจะถูกคูณด้วยอัตราทดของเกียร์ตามรุ่น
Smart Socket ต่างจากเกจปั๊มอย่างไร
เกจปั๊มแสดงแรงบิดตามทฤษฎีจากแรงดัน ซึ่งคลาดเคลื่อนได้เพราะแรงเสียดทานของเกลียว ส่วน Smart Socket ใช้เซนเซอร์ในลูกบล็อกวัดแรงบิดที่น็อตโดยตรง และบันทึกข้อมูลผ่านแอป
รุ่น ESW ใหญ่ที่สุดให้แรงบิดเท่าไร
ESW 50 ให้แรงบิด 7,200-72,000 N.m รองรับน็อต M105-M180 หนัก 87 กก. หัวขับ 2.1/2 นิ้ว
ตัวคูณแรงบิดรุ่นใหญ่สุดคือรุ่นไหน
MPW-200 (Flat type) แรงบิดสูงสุด 20,000 N.m อัตราทดแรงบิด 1:65 หัวรับแรง 3/4 นิ้ว หัวส่งแรง 2 1/2 นิ้ว หนัก 38 กก.
ต้องแจ้งอะไรบ้างเมื่อขอใบเสนอราคาประแจไฮดรอลิก
แจ้งขนาดน็อตหรือสลักเกลียว แรงบิดที่ต้องการ พื้นที่ทำงาน (ช่องว่างรอบน็อต) และจำนวน แล้วขอใบเสนอราคาจาก CCPM Thailand ทาง LINE @YCS9410E หรือโทร 02-408-9188
